Полупогружные насосы без уплотнений

  • Защита от сухого хода!
  • Компактная серия для механизмов
  • Производительность: макс. 300 м³/ч
  • Напор: макс. 90 м

Полупогружные насосы без уплотнений

  • Применяются там, где металлические насосы не справляются с поставленными задачами из-за риска коррозии
  • Корпус, изготовленный методом литья под давлением, представляет собой единый блок
    • не подвергается растрескиванию!
  • Металлические части не контактируют с перекачиваемой жидкостью
    • высокая сопротивляемость коррозии
  • С лабиринтным уплотнением
    • механические части не контактируют с перекачиваемой жидкостью
  • Способность работы в режиме сухого хода без повреждений
  • Различные варианты комплектации и длины погружной части
  • Специальное исполнение для перекачивания абразивных жидкостей
  • Для пластиковых насосов новая уникальная система гидравлики:
    • бесперебойная работа и низкий уровень шума
    • высокая эффективность - низкие энергозатраты
    • низкий НПСШ, высокая всасывающая способность
    • низкий риск засорения
    • размер твердых включений до 4 мм
    • производительность (Q.)  до 300 м³/ч
    • максимальный напор (H.) до 80 м
  • Максимальная защита от попадания воздуха или протекания
  • Возможность применения во взрывоопасной зоне 2 (ATEX зона 2)



Принцип работы

Погружные насосы ARBO это одноступенчатые центробежные насосы предназначенные для транспортировки жидкостей из отстойников и открытых емкостей.  Насосная часть погружается в жидкость, а двигатель остается на поверхности. Насосы идеально подходят для процессов циркуляции и перекачивания с постоянным фиксированным уровнем или переменным уровнем.  В насосах используется лабиринтное уплотнение.

Самовсасывание насоса

Центробежные насосы с нормальным всасыванием. Это означает, что при запуске насоса необходимо обеспечить полное погружение импеллера в жидкость. Насос применяется для разгрузки более глубоких резервуаров за счет удлинения всасывающего патрубка. Как только уровень жидкости достигает фильтра или конца всасывающей трубы, всасывающая способность теряется. Уровень должен подняться над импеллером, чтобы работа снова возобновилась.

Сухой ход

Благодаря использованию гидравлического уплотнения, нет необходимости в использовании механического уплотнения. Подшипники вала насоса размещены вне зоны контакта с перекачиваемой жидкостью. Обеспечивается превосходное центрирование вала, не требуется опоры подшипника. Поэтому насосы способны без повреждений работать в режиме сухого хода и перекачивать жидкости с твердыми частицами без каких-либо повреждений.

Импеллер

Насосы оснащены полуоткрытым импеллером, который крепится на валу независимо от направления вращения. Твердые частицы могут проходить через насос без повреждений. Оптимизированная геометрия импеллера также сводит к минимуму риск пенообразования и аэрации, даже при закачивании жидкости со дна резервуаров.

Полупогружные насосы без уплотнений

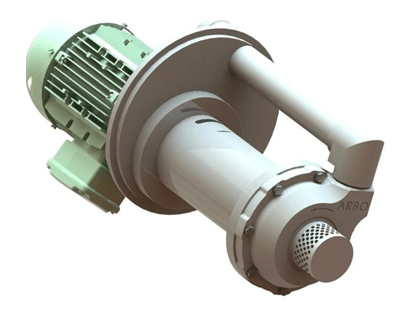

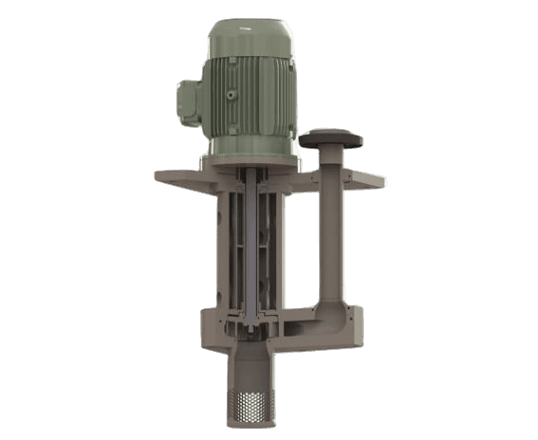

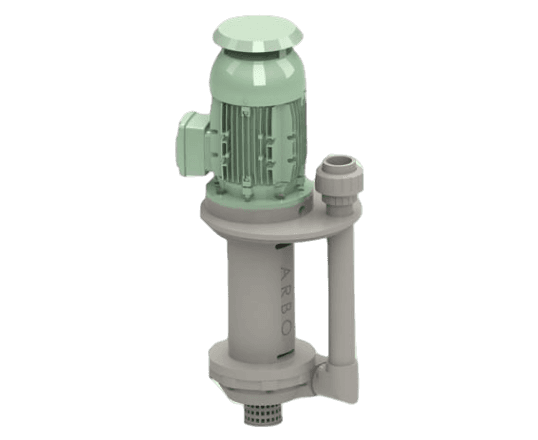

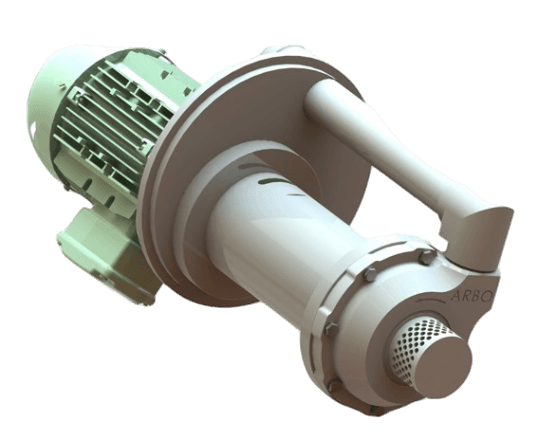

Полупогружные насосы без уплотнений серии SumPro

Применение

Перекачивание агрессивных жидкостей, которые могут содержать большое количество частиц или шлама средней вязкости. Насосы оснащены полуоткрытым импеллером, закрепленным на валу независимо от направления вращения.

Материалы исполнения

Стандартным материалом изготовления является РРН (гомополимер полипропилена), который охватывает очень широкий спектр применений. При перекачивании высокоабразивных жидкостей (высокий % твердых веществ), при специальном заказе, импеллеры и детали корпуса могут быть изготовлены из высокомодульного полиэтилена (HMPE).
Для перекачивания очень агрессивных жидкостей при высоких температурах корпус насоса может быть полностью изготовлен из PVDF.
Для насосов небольших серий, мы можем предложить корпус, изготовленный из PTFE, для перекачивания концентрированных щелочей при высоких температурах.



Материалы конструкции Аббрев. T мин. oC T макс. oC
Полипропилен PP 0 80
Высокомодульный полиэтилен HMPE -50 80
Поливинилиденфторид  PVDF -30 120
Политетрафторэтил* PTFE -40 140
Токопроводящие пластмассы для использования во взрывоопасных средах PP/PVDF/PE-EL



Технические характеристики насоса
Расчетное давление PN6
Конструктивный стандарт (BG1/2C) DIN - EN 12157
Мин. подача BG1-3: 0,5 м3; BG4: 1 м3; BG5: 3 м3
Макс. подача 45 м3
Макс.напор 56 м (60 Hz)
Макс. вязкость 250 мПас
Макс. размер твердых частиц 3 мм
Технические характеристики двигателя
Стандартный Трех-фазный, с широким диапазоном входного напряжения, TEFC
Класс эффективности Высокоэффективные двигатели с классом IE2 в соответствии со стандартом IEC60034-30
Режим работы Продолжительный режим работы : S1
Диапазон напряжения 220-240/380-415V  50 Hz // 440-460 V 60 Hz
Степень защиты IP55 (IEC 34-5/ NEN-EN 60034-5)
Класс изоляции “F” (ΔT=80 C);
Макс.температура внешней среды -30 до 40°C, при 1000 m.a.s.l.
Макс. относительная влажность < 95%
Дополнительные варианты
Варианты напряжения напр., 480 V/ 3 Ph/ 60 Hz
Варианты изоляции напр., эксплуатация в условиях тропического климата
PTC термисторы электрообмотка
Тепловой или пылезащитный класс IP56, IP65, IP66, IPW56, IPW65 или IPW66

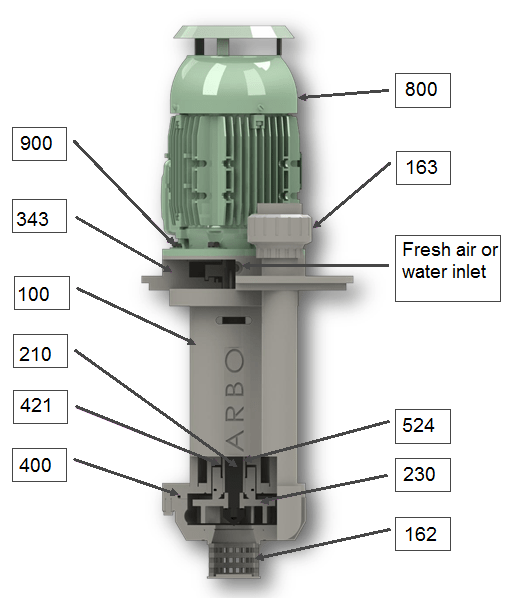

Материалы конструкции

Поз.  Описание Стандарт Альтернативные варианты Альтернативные варианты
100 Детали корпуса PPH  PVDF PTFE
162 Переходник всасывающей трубы PPH  Расширенная линия всасывающей трубы с/ или без фильтра Расширенная линия всасывающей трубы с/ или без фильтра
163 Переходник выходного отверстия PPH  FIP или GF соединение (торцовая часть) CP- соединение
210 Вал насоса SS
230 Импеллер PPH  HMPE PVDF
  Тип импеллера полуоткрытый  турбинный турбинный
343 Кронштейн насоса PPH
400 Прокладки EPDM  Витон  PTFE герметичный
421 Механическое уплотнение NONE; гидравлическое уплотнение  газовое уплотнение  газовое уплотнение
524 Предохранительная муфта вала PPH  HMPE  PVDF
800 Двигатель 2 или 4 полюса
900 Крепежи SS-316  PEEK  Hasteloy C

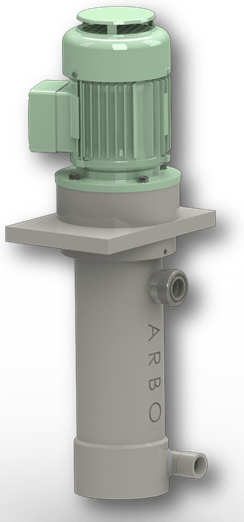

Полупогружные насосы без уплотнений серии BB



Эти насосы, для использования  'вне резервуара' имеют те же преимущества, что и стандартные насосы серии Sumpro.

Защита от "сухого хода"

Несмотря на то, что насос является непогружным, он может работать всухую без повреждений, так как в корпусе насоса отсутствуют уплотнение и подшипник. Это решение для приложений, где перекачиваются абразивные или кристаллизирующиеся жидкости.

Компактный насос

Дополнительные преимущества в том, что насос может быть использован там, где недостаточно места внутри резервуара. Он может перекачивать второй контур циркуляции, подключившись к всасывающей трубе, например, для предварительного покрытия или очистки.

Стойкость к коррозии

Металлические детали не контактируют с перекачиваемой жидкостью; детали, которые контактируют с перекачиваемой жидкостью, могут быть изготовлены из PP или PVDF в зависимости от области применения. Стандартно прокладки изготовлены из EPDM, как опция уплотнительные кольца могут быть из витона или  PTFE-инкапсулированные.

Всасывающий трубопровод может быть подсоединен непосредственно через стенки резервуара (A), или он может быть в виде сифонной трубы (B), как показано на чертеже. В случае использования закрытого клапана на выпускной трубе, переливная труба (С) снимает давление путем пропускания жидкости обратно в резервуар.

Коррозионностойкие полупогружные насосы без уплотнений серии HD

Полупогружные насосы серии HD применяются во многих областях и предназначены для работы с гидравлическим уплотнением. В данной серии насосов, также как и в насосах небольшой серии DO, отсутствует уплотнение, и подшипники размещены вне зоны контакта с перекачиваемой жидкостью, следовательно, способны без повреждений работать в режиме сухого хода. Кроме того, зазоры в корпусе насоса достаточно большие, что позволяет обрабатывать жидкости с твердыми включениями диаметром до 5 мм без износа.

Полупогружные насосы серии HD имеют моноблочный дизайн с двигателем, установленным непосредственно на фланце насоса. Это уменьшает количество изнашиваемых деталей до минимума. Для удобства обслуживания стандартно используется подъемный рычаг.

  • Минимальный пусковой уровень 310 мм ниже опорной плиты.

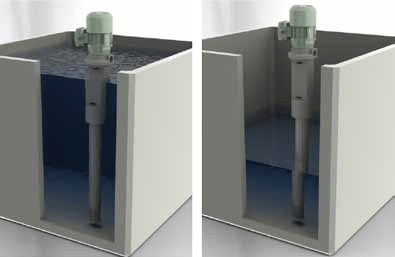

  • За счет удлинения всасывающей трубы (макс. общая длина погружения 3 м) насос способен опорожнять резервуары, как показано на рисунках.
  • Фланцевый нагнетательный патрубок PN 10  согласно нормативам DIN/ISO. Доступны другие типы отверстий.
  • Материалы изготовления
    • Все детали, контактирующие с перекачиваемой жидкостью, изготовлены из цельных блоков PP или PVDF. Жесткий и прочный корпус, изготовленный методом литья под давлением, представляет собой единый блок, способный противостоять большим перепадам давления и не подверженный растрескиванию.
  • Максимальные рабочие температуры:
    • PP      :  80 ºC
    • PVDF : 120 ºC
  • Все детали, контактирующие с перекачиваемой жидкостью, изготовлены из единых блоков коррозионностойкого пластика PP или PVDF.
  • Моноблочная компактная конструкция
  • Отсутствие уплотнений и подшипников в корпусе насоса:
    • насос может работать в режиме сухого хода
    • насос может перекачивать абразивные или кристаллизующиеся жидкости
    • насос может обрабатывать жидкости с твердыми включениями диаметром до 5 мм.
  • Длина погружения достигает макс. 2,5 м. За счет расширенной всасывающей трубы
  • Понтонная конструкция для опорожнения глубоких резервуаров на любом уровне.
  • Низкие затраты на техническое обслуживание.
  • Производительность: 10 – 150 м3/ч.
  • Вал насоса из нержавеющей стали 316 полностью герметичен; металлические части не контактируют с перекачиваемой жидкостью. Втулка вала приварена к импеллеру, что уменьшает общее количество прокладок. Прокладки доступны в исполнении из витона (стандартно), EPDM, или витон/PTFE.
  • Двигатели
    • Двигатели стандарта IEC , 2 или 4 полюса с, напряжение 400/690 кВт/ 3-х фазные/ 50 или 60 Cy, степень защиты IP55, класс изоляции F и защитный чехол от дождя. Двигатели защищены от попадания вредных паров с помощью лабиринтного уплотнения. Обработка поверхности (эпоксидный полимер).
  • Импеллеры
    • Полупогружные насосы ARBO могут перекачивать сильно загрязненные жидкости, поэтому в насосах установлены импеллеры полуоткрытого типа, которые установлены независимо от направления вращения. Специальная TS-образная форма импеллера создает, при запуске, "гидравлическое уплотнение» вокруг импеллера и вала.

Полупогружные насосы без уплотнений

Кодировка погружных насосов без уплотнений серии SumPro

Насос

Материалы

      Подсоединение Двигатель
Модель Размер выпускного отверстия (D) Размер корпуса насоса

Материал деталей, которые находятся в контакте с перекачиваемой жидкостью

Импеллер если отличается

Газовое уплотнение Прокладки Выпускное отверстие (d) Полярность Мощность кВт Напряжение Фазы Частота Atex
DO 15   55  PP  PVDF   E R  2 0.12, 0.25  2  1  5 EX
  20   80 PVDF   HMPE GD   4 0.37, 0.55  3  3  6
  25   125       CP    0.75, 1.1  4
  32  160         BB   1.5, 2.2  6
  40               3.0, 4.0
  50               5.5, 7.5
Применения
