Термопластические центробежные насосы с механическим уплотнением

    • Доступно самовсасывающее исполнение
    • Одинарные, двойные и сильфонные уплотнения
    • Производительность: макс. 500 м³/ч
    • Напор:  макс. 90 м
    • Температура: макс. 120°C

Термопластические центробежные насосы с механическим уплотнением

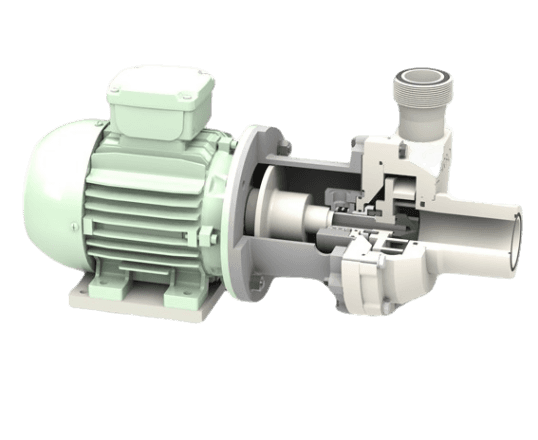

Компактная серия насосов KR SealPro с производительностью до 50 м3

Моноблочная серия насосов. Насос установлен непосредственно на фланце двигателя с помощью пластикового кронштейна. Компактная конструкция насоса позволяет использовать насосы как отдельно, так и в составе промышленных установок.

Компактная серия химических насосов KR с производительностью до 500 м3

Моноблочная серия насосов, где кронштейн выполнен из металла для максимальной жесткости. Компактная конструкция насоса. Уменьшено число изнашиваемых деталей по сравнению с обычными насосами с соединением через муфту. Насосы не требуют специального технического обслуживания.  Как опция доступны насосы в вертикальном исполнении – модель  KrV.

Серия химических насосов серии ТК с соединением через муфту с производительностью до 500 м3

Эта конструкция состоит из насоса со свободным концом вала, полностью в сборе со стандартным двигателем и гибкой муфтой на стандартной опорной плите из полиэфирного стеклопластика в соответствии DIN 24.259. Благодаря конструкции "Back Pull-Out", все механические детали насоса можно демонтировать, не отделяя при этом корпус от трубопровода или двигателя. Поэтому насос легко открывается для очистки, осмотра и технического обслуживания. Выравнивание не нарушается и не возникает дополнительных работ с увеличением расходов.

Конструкция

Все детали, находящиеся в контакте с жидкостью, изготовлены из цельных блоков пластика. Благодаря специальному способу производства и отсутствию сварных соединений, нет риска химического растрескивания, что является главным преимуществом по сравнению с насосами, изготовленными путем литья под давлением. РР (полипропилен) это стандартный материал изготовления и охватывает широкую область применения. Для перекачивания сильно абразивных жидкостей (высокий % наличия твердых частиц), по желанию импеллеры или детали корпуса могут поставляться из высокомодульного полиэтилена (rCh- 1000/hMPE). Для очень агрессивных смесей при более высоких температурах, насос может быть изготовлен полностью из PTFE. Вал насоса не находится в непосредственном контакте с жидкостью, он защищен сменными пластиковыми втулками. Прокладки стандартно изготовлены из EPDM, но можно заказать из Viton или Viton/ с покрытием PTFE.

Материал конструкции  мин. макс.
Полипропилен (PP) 0ºC + 80ºC
Высокомодульный полиэтилен (НMPE) - 50ºC + 80ºC
Поливинилиденфторид (PVDF) - 30ºC +120ºC
Политетрафторэтилен (PTFE) - 40ºC +140ºC
PP/PVDF/PE-EL = токопроводящие пластмассы для использования во взрывоопасных средах.

Термопластические центробежные насосы с механическим уплотнением

Химические насосы SealPro

Применение

Для перекачивания или циркуляции всех агрессивных жидкостей, даже с высокой вязкостью при максимальной производительности.  Насосы данной серии оснащены полуоткрытым импеллером со сбросом давления. Он закреплен на валу независимо от направления вращения.

Материалы исполнения

Стандартным материалом изготовления является РРН (гомополимер полипропилена), который охватывает очень широкий спектр применений. При перекачивании высокоабразивных жидкостей (высокий % твердых веществ), при специальном заказе, импеллеры и детали корпуса могут быть изготовлены из высокомодульного полиэтилена (HMPE). Для перекачивания агрессивных жидкостей при высокой температуре корпус насоса может быть полностью изготовлен из чистого PTFE.



Материалы конструкции Аббрев. T мин. oC T макс. oC
Полипропилен PP 0 80
Высокомодульный полиэтилен HMPE -50 80
Поливинилиденфторид  PVDF -30 120
Политетрафторэтил  PTFE -30 120
указана температура перекачиваемой среды



Насосы в специальном исполнении доступны для температуры окружающей  среды от -40 0С, что выгодно отличает данную продукцию от конкурентов.

Материалы эластомеров Аббрев. T мин. oC T макс. oC
EPDM E -40 150
Витон V -25 220
Политетрафторэтилен T -190 260





Технические характеристики насоса
Расчетное давление PN6
Конструктивные стандарты (BG5) DIN 24.256 - EN 22585 - ISO 2858
Мин. подача 1 м3
Макс. подача 50 м3
Макс. напор 45 м (60 Hz)
Макс. вязкость 250 мПас
Макс. размер твердых частиц 2 мм
Технические характеристики двигателей
Стандарт трех-фазный, с широким диапазоном входного напряжения, TEFC
Класс эффективности Высокоэффективные двигатели с классом IE2 в соответствии со стандартом IEC60034-30
Режим работы Продолжительный режим работы: S1
Диапазон напряжения до IEC100 220-240/380-415V  50 Hz // 440-460 V 60 Hz
Диапазон напряжения свыше IEC100 380-415V/ 660V 50 Hz // 440-460 V 60 Hz
Степень защиты IP55 (IEC 34-5/ NEN-EN 60034-5)
Класс изоляции “F” (ΔT=80 C);
Макс.температура внешней среды -30 до 40°C, при 1000 m.a.s.l.
Макс. относительная влажность < 95%
Дополнительные варианты
Варианты напряжения напр., 480 V/ 3 Ph/ 60 Hz
Варианты изоляции напр., эксплуатация в условиях тропического климата
PTC термисторы электрообмотка
Водо- и/или пылезащитный класс  IP56, IP65, IP66, IPW56, IPW65 или IPW66

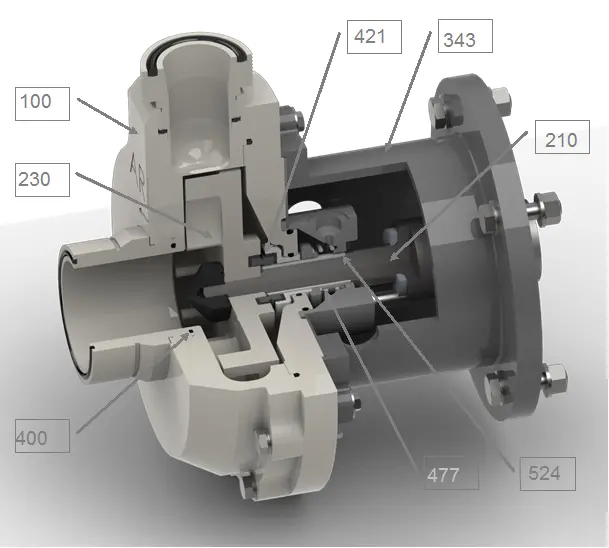

Материалы конструкции

Поз. Описание Стандарт Альтернативные варианты
100 Детали корпуса PPH HMPE PVDF PTFE
210 Вал насоса SS-316
230 Импеллер PPH HMPE PVDF PTFE
  Тип импеллера Полуоткрытый Турбинный
343 Кронштейн насоса Пластик PPG
400 Прокладки EPDM VITON V/PTFE герметичные
421 Тип механического уплотнения Одинарное внутреннее двойное с промывкой
  Механическое уплотнение PTFE-glas/SIC SIC/SIC
477 Нажимная пружина Hast. C
524 Предохранительная муфта вала PTFE-glas
800 Двигатель 2, 4 или 6 полюсов
900 Крепежи SS-316


Химические насосы KR/TK-HD

Применение

Для перекачивания или циркуляции всех агрессивных жидкостей, даже с высокой вязкостью при максимальной производительности. Эта серия насосов оснащена полуоткрытым импеллером со спуском давления. Он закреплен на валу независимо от направления вращения. Начиная с типа 100-250 и выше, стандартом является наличие закрытого импеллера для повышения производительности.

Материалы изготовления

Стандартным материалом изготовления является РРН (гомополимер полипропилена), который охватывает очень широкий спектр применений. При перекачивании высокоабразивных жидкостей (высокий % твердых веществ), при специальном заказе, импеллеры и детали корпуса могут быть изготовлены из высокомодульного полиэтилена (HMPE). Для перекачивания высококоррозийных смесей при высоких температурах даже корпус насоса может быть полностью изготовлен из PVDF или чистого PTFE.





Материалы конструкции Аббрев. T мин. oC T макс. oC
Полипропилен PP 0 80
Высокомодульный полиэтилен HMPE -50 80
Поливинилиденфторид PVDF -30 120
Политетрафторэтил PTFE -40 140
Токопроводящие пластмассы для использования во взрывоопасных средах. PP/PVDF/PE-EL



Материалы эластомеров Аббрев. T мин. oC T макс. oC
EPDM E -40 150
Витон V -25 220
Политетрафторэтил  T -190 260



Технические характеристики насоса
Расчетное давление PN10 при 20 oC
Конструктивные стандарты DIN 24.256 - EN 22585 - ISO 2858
Мин. подача 3 м3
Макс.подача 600 м3
Макс.напор 90 м
Макс. вязкость 250 мПас
Макс. размер твердых частиц 3 мм
Технические характеристики двигателей
Стандарт Трех-фазный, с широким диапазоном входного напряжения, TEFC
Класс эффективности Высокоэффективные двигатели с классом IE2 в соответствии со стандартом IEC60034-30
Режим работы Продолжительный режим работы: S1
Диапазон напряжения до IEC100 220-240/380-415V  50 Hz // 440-460 V 60 Hz
Диапазон напряжения свыше  IEC100 380-415V/ 660V 50 Hz // 440-460 V 60 Hz
Степень защиты IP55 (IEC 34-5/ NEN-EN 60034-5)
Класс изоляции “F” (ΔT=80 C);
Макс.температура внешней среды -30 до 40°C, при 1000 m.a.s.l.
Макс. относительная влажность < 95%
Дополнительные варианты
Варианты напряжения напр., 480 V/ 3 Ph/ 60 Hz
Варианты изоляции напр., эксплуатация в условиях тропического климата
PTC термисторы электрообмотка
Тепловой или пылезащитный класс IP56, IP65, IP66, IPW56, IPW65 или IPW66


Материалы конструкции

Поз. Описание Стандарт Альтернативные варианты
100 Детали корпуса PPH HMPE PVDF PTFE
210 Вал насоса SS
230 Импеллер PPH HMPE PVDF PTFE
  Тип импеллера Полуоткрытый Закрытый Турбинный 3-D
343 Кронштейн насоса ST/с покрытием
400 Прокладки EPDM VITON V/PTFE герметичные
421 Тип механического уплотнения Одинарное внутреннее Bellow Двойное с промывкой
  Механическое уплотнение PTFE-glas/SSIC SSIC/SSIC
477 Нажимная пружина Hast. C С покрытием
524 Предохранительная муфта вала PTFE-glas
800 Двигатель 2, 4, 6 или 8 полюсов
900 Крепежи SS


Термопластические центробежные насосы с механическим уплотнением

Кодировка химических насосов SealPro

Насос Материалы Двигатель
 Модель

Размер выпускного отверстия

(D)

Размер корпуса насоса

Материал деталей, которые находятся в контакте с перекачиваемой жидкостью

 Импеллер Подвижная вращающаяся часть торцового уплотнения Неподвижная часть торцевого уплотнения

Двойное уплотнение

 Прокладки  Полярность  Мощность  Напряжение  Фазы  Частота  Atex
KR 15 85 PP PP TG SI 2 E 2 0,18, 0,25 2 1 5 EX
  20 95 PVDF PVDF SI   V 4 0,37, 0,55 3 3 6
25 125 HMPE HMPE   T   0,75, 1,1 4
32 160   1,5, 2,2 6
40   3,0, 4,0
50 5,5, 7,5



Кодировка химических насосов KR/TK-HD

Насос     Материалы           Двигатель
Модель Размер выпускного отверстия (D) Размер корпуса насоса Материал деталей, которые находятся в контакте с перекачиваемой жидкостью Импеллер Подвижная вращающаяся часть торцового уплотнения Неподвижная часть торцевого уплотнения Тип уплотнения Прокладки Полярность Мощность кВт Напряжение Фазы  Частота    Atex
 KR 32 160 PP PP TG SI  - E 2 0.75, 1.1 2  1  5 EX
 KRV 40  200  PVDF  PVDF  SI    PK 1.5, 2.2  3  6
 TK 50  250   HMPE  HMPE       2 3.0, 4.0
  65             2BL   8  5.5, 7.5, 10
  80                  11, 15, 18.5
  100                  22, 30, 37
  125                  45, 55, 75
  150
