Средства защиты насосных агрегатов

Для того, чтобы свести к минимуму расходы на техническое обслуживание и производственные потери мы настоятельно рекомендуем установить системы мониторинга и защиты, которые мы предлагаем дополнительно к насосам ARBO:


  1. Защита от сухого хода
  2. Манометры
  3. Заправочные устройства / Обратные клапаны
  4. Всасывающие фильтры

Средства защиты насосных агрегатов

Все дополнительное оборудование обработано сплошным слоем РР (Polypropylene - полипропилен), что охватывает очень широкий спектр применений – металлические части не контактируют с перекачиваемой жидкостью. Все арматурные детали  изготовлены из нержавеющей стали 316.

Для высокоабразивных жидкостей (высокий % наличия твердых частиц) могут быть заказаны детали из высокомодульного полиэтилена (HMPE ).

Для особо агрессивных смесей при высоких температурах можно предложить исходный PVDF.

Материалы конструкции Аббрев. T мин. oC T макс. oC
Полипропилен PP 0 80
Высокомодульный полиэтилен (НMPE) HMPE -50 80
Поливинилиденфторид  PVDF -30 120
Политетрафторэтилен (PTFE) PTFE -30 120



Материалы эластомером Аббрев. T мин. oC T макс. oC
EPDM E -40 150
Витон V -25 220
Политетрафторэтилен (PTFE) T -190 260



Материалы подсоединений Аббрев.
Внешняя трубная цилиндрическая резьба R
DIN2501 PN10 фланцевое F
3-D соединения +GF+ U

Средства защиты насосных агрегатов

Защита от сухого хода / Датчик давления

Плавкие предохранители от высокого или низкого давления



Этот компактный, легко переключающийся датчик давления может быть подключен к схемам управления или контакторам, которые обеспечивают плавкий предохранитель высокого или низкого давления.

Кроме того, он может быть подключен таким образом, чтобы давать звуковой и визуальный сигнал тревоги при возникновении высокого или низкого давления.

Устройство идеально подходит для защиты насосного оборудования, которое может быть повреждено в результате кавитации, сухого хода или повышения давления.

Устройство, которое содержит мембранный датчик давления, установлено на выпускной трубе, которая крепится к насосу с помощью тройника с внутренним резьбовым патрубком.

Материалы изготовления:

  • Нижний корпус
    • PP         макс. 80 ºC
    • PVC      макс. 60 ºC
    • PTFE    макс. 120 ºC
  • Мембраны из EPDM, Витон или Витон/PTFE


Номинальное давление:

  • Макс.линейное давление : 5 бар
  • Рабочее давление : 0,1-2,0 бар



Устройство должно быть подключено к электромагнитному реле, которое может быть либо встроенным, либо подключенным к распределительной коробке, которая контролирует подачу электропитания на электродвигатель насоса. Он может использоваться с любым одно- или трехфазным электродвигателем. Установка тройника для монтажа блока переключения в трубопроводе может поставляться во всех размерах из металла или полимерных материалов.

Кавитация и сухой ход

Если возникает кавитация или насос работает всухую, давление на выходе будет падать; этот процесс приводит в действие датчик давления и посредством электромагнитного реле отключает электропитание насоса. Регулировочный винт, доступный под крышкой на головке блока, дает возможность датчику давления срабатывать при заданном перепаде давления. Минимальный напор на выходе должен быть 2 м. Датчик давления предназначен для работы с чистыми, не кристаллизующимися жидкостями.

Для жидкостей, содержащих частицы во взвешенном состоянии или которые несут ответственность кристаллизации, могут быть изготовлены с промежуточной камерой, содержащей диафрагму, через которую изменение давления линии, передаются на сигнализатор. Преимущество промежуточной камеры в том, что она имеет большие и меньшие ограничения площади поверхности, открытые на линии жидкости, тем самым значительно снижая вероятность засорения.

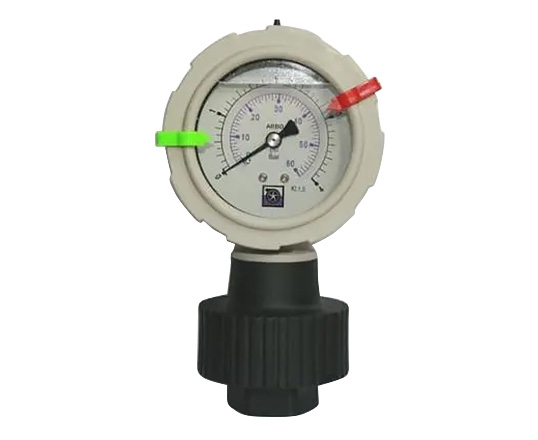

Датчики (сигнализаторы) мембранного типа

Система визуального контроля с возможностью аварийного отключения

Датчик мембранного типа ARBO может использоваться для нейтральных или агрессивных жидкостей. Все контактирующие с продуктом детали изготовлены из высоко стойких к коррозии полимеров или нержавеющей стали. Нет контакта между датчиком и жидкостью.

Датчик отделяется от химического продукта мембраной. Передача давления происходит с помощью буферного раствора. Большая площадь диафрагмы в сочетании с очень маленькой сжимаемостью буферного раствора обеспечивает очень точную индикацию.Устройство устанавливается на выпускной трубе близко к насосу с помощью тройника с наружной резьбой диаметром 1/2 ". Благодаря специальной конструкции, прибор может поворачиваться на 360o, для более удобного положения для чтения.

Технические характеристики:

Доступные материалы:
Корпус мембраны PP, PVDF
Мембрана/другие прокладки  покрытие PTFE



Макс.рабочая температура:
PP от 0 до +80°C
PVDF  от -40 до +120°C



Макс.рабочее давление  PN 4
Соединения R ½" внутреннее
  R 1” or
  R 1¼" внешнее
Уровень 0-4 бар


Регулировка потока или сухого хода

Также доступны с контактными выключателями (код МКМ) для защиты от сухого хода насосов или контроля избыточного давления, например, для систем фильтрации. Если давление нагнетания возрастает или падает, это активирует реле давления, и через электромагнитное реле, отключает электропитание насоса. Он должен быть подключен к электромагнитному реле, которое может быть либо встроено, либо связано с распределительной коробкой, контролирующей подачу электроэнергии на электродвигатель насоса.

Датчик давления предназначен для работы с чистыми, не кристаллизующимися жидкостями. Для жидкостей, содержащих взвешенные частицы или которые склонны к кристаллизации, устройство может быть изготовлено с промежуточной камерой, содержащей мембрану, через которую изменения линейного давления передаются на выключатель. Преимущество промежуточной камеры в том, что она имеет более и менее ограниченные площади поверхности, открытые для линии жидкости, тем самым значительно снижая вероятность засорения.

Кодировка

Модель

Диапазон давления (бар)

Материалы деталей контактирующих с жидкостью

Прокладки
Наружное резьбовое соединение "R"
MM 0-4 PP E 1/2
MMO   PVDF V 1
MKM     T 1 1/4
MKMO

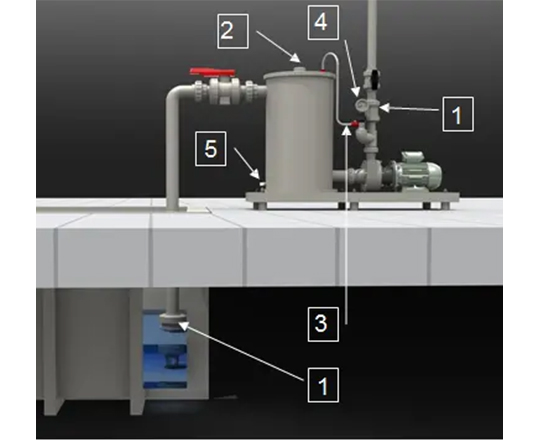

Всасывающие установки

Применение

Всасывающие установки ARBO создают самовсасывающие возможности для центробежных насосов. С помощью определенного расчета, может быть вычислен необходимый объем для каждого определенного применения всасывающего элемента. Мы предлагаем как широкий ассортимент стандартных всасывающих установок, так и производим продукцию по заказу (например, на 500 л).  Как только насос заполнен, он сразу может всасывать через всасывающую линию и выпускать воздух через нагнетательный трубопровод. Чтобы всасывание происходило автоматически при каждой загрузке, необходимо, чтобы насос выключался перед тем, как всасывающий элемент будет опустошён. Чтобы обеспечить эту процедуру, а также защитить насос, мы можем посоветовать дополнительные устройства.

Материалы исполнения

Стандартно применяется PPH (полипропилен), который охватывает широкий круг задач.  Для обработки особо агрессивных смесей при высоких температурах даже резервуар может быть полностью изготовлен из PVDF. Стандартный всасывающий элемент имеет прокладки из EPDM.

Поз. Описание Стандарт Опции
1 Обратный клапан PPH PVDF PVC PE
2 Прозрачное заливное отверстие PPH PVDF PVC PE
3 Выпускной воздушный клапан с переходником шланга для линии рециркуляции PPH PVDF
4 Мембранный манометр PPH PVDF
5 Спускной клапан вместо заглушки PPH PVDF

Макс.рабочее давление при 20°C   :  от -0.8 до 2 бар

Рекомендуемая скорость потока в линии всасывания   : 1 м/с

Материалы конструкции Аббр. T мин. oC T макс. oC
Полипропилен PP 0 80
Поливинилиденфторид PVDF -30 120
Политетрафторэтилен PTFE -30 120



Материалы эластомеров Аббр. T мин. oC T макс. oC
EPDM E -40 150
Витон V -25 220
 Политетрафторэтилен T -190 260



Материалы соединений Аббр.
DIN2501 PN10 фланцевые F
3-D соединения +GF+ U
Таблица размеров (L=литр)
Тип/ размер 15L 25L 30L 40L 60L 80L
a 430 630 800 530 780 1060
b 300 500 670 400 650 930
c 320 320 320 440 440 440
d 340 340 340 460 460 460
g 490 490 490 610 610 640



Кодировка

Модель Объем(L)  Тип подсоединения  Соединение S1  Соединение S2  Материалы деталей, контактирующих с жидкостью  Прокладки
AZU 15 F Dn25 Dn25 PP E
  20 U Dn32 Dn32 PVDF V
  25   Dn40 Dn40 PVC* T
  30   Dn50 Dn50 PE*
  40   Dn65 Dn65
  60   Dn80 Dn80
  80   Dn125 Dn125
  225   Dn150 Dn150



Обратные клапаны

  • Полностью устойчивы к коррозии PP,
  • PVC или PVDF – металлические детали не контактируют с жидкостью
  • Прокладки из EPDM (стандарт) или Витон
  • С герметичной пружиной из PTFE для обеспечения максимальной безопасности
  • Полностью герметичный с чистыми жидкостями
  • Горизонтальный или вертикальный монтаж на всасывающем или выпускном трубопроводе центробежных насосов
  • Клапан может быть демонтирован радиально, таким образом трубопровод остается на своем месте
  • Рабочее давление 0.025 бар



SumPro DO-BG1-2-3 d 50 DN 40
SumPro DO-BG4-5 d 50 DN 40
DO-32/40/50-160/200/250-HD d 75 DN 65
DO-65-200/250-HD d 90 DN 80

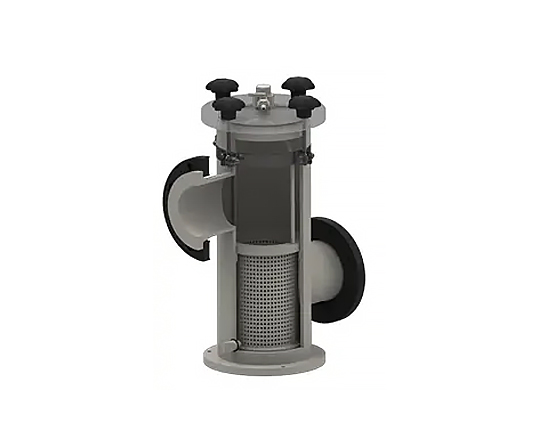

Сетчатые фильтры с всасывающей стороны насоса

Применение

Всасывающие фильтры ARBO используются в первую очередь для защиты насосов от попадания посторонних частиц. Наличие фильтров может предотвратить серьезные повреждения ваших насосов и, таким образом, уменьшить расходы на техническое обслуживание и технологическое время простоя.

Все фильтры ARBO разработаны в соответствии с рассматриваемой рекомендуемой максимальной скоростью потока для центробежных насосов.

Падение давления в корзине фильтра очень мало, поэтому фильтры ARBO хорошо подходят для процессов с более высокими температурами жидкости и низким уровнем NPSH.

Мы предлагаем широкий ассортимент стандартных элементов, но также производим продукцию по заказу. В ситуациях, когда требуется ограниченная высота всасывания, данное устройство также может подходить.



Материалы исполнения

Стандартно применяется PPH (полипропилен), который охватывает широкий круг задач. Для обработки особо агрессивных смесей при высоких температурах даже резервуар может быть полностью изготовлен из PVDF. Стандартный всасывающий элемент имеет прокладки из EPDM.

Материалы конструкции  Аббр. T мин. oC T макс. oC
Полипропилен PP 0 80
Поливинилиденфторид  PVDF -30 120



Материалы эластомеров Аббр. T мин. oC T макс. oC
EPDM E -40 150
Витон V -25 220
Политетрафторэтил T -190 260
Материалы соединений Аббр.
DIN2501 PN10 фланцевое F



Размеры

Тип м3 S1 S2 *S2 Все размеры указаны в мм объем первичного
Dn макс. Dn Dn мин. макс. a b c d e f g h j k m n o заполнения L
40 6 40 40 80 230 225 470 235 235 343 569 337 285 3x09 PDC.262 60 145 18 4 x 9,3
50 10 50 50 90 220 225 470 235 235 343 569 337 285 3x09 PDC.262 60 145 18 4 x 9,1
65 20 65 65 100 215 225 470 235 235 343 569 337 285 3x09 PDC.262 60 145 18 4 x 8,9
80 30 80 80 105 210 225 470 235 235 353 589 337 285 3x09 PDC.262 60 145 18 4 x 8,9
100 40 100 100 115 200 225 470 235 235 353 589 337 285 3x09 PDC.262 60 145 18 4 x 8,6
125 60 125 125 115 200 225 470 235 235 408 668 337 285 3x09 PDC.262 60 145 18 4 x 8,6
150 90 150 150 150 200 315 551 258 258 408 668 427 385 6x09 PDC.355 60 145 18 6 x 18,8
200 160 200 200 200 600 400 760 380 380 784 1082 511 460 6x09 PDC.437 100 145 49 8 x 70



Код товара

Продукт S1 Вх.патрубок S2 Вых.патрубок Материал частей, контактирующих с жидкостью Прокладки
Фильтр Dn40 Dn40 PP E
  Dn50 Dn50 PVDF V
  Dn65 Dn65   T
  Dn80 Dn80
  Dn100 Dn100
  Dn125 Dn125
  Dn150 Dn150
  Dn200 Dn200



Чугунное улавливающее устройство:

  • опционально с магнитными прокладками
  • прекрасно защищает ваше оборудование:
    • импеллеры и подшипники насоса с магнитной муфтой
    • механическое уплотнение
  • легко демонтировать и очищать
  • полностью устойчив к коррозии
Применения
