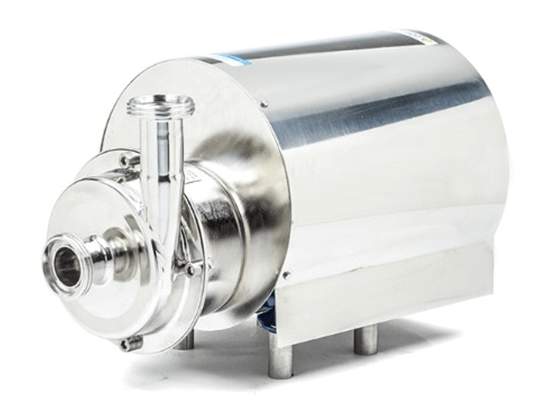

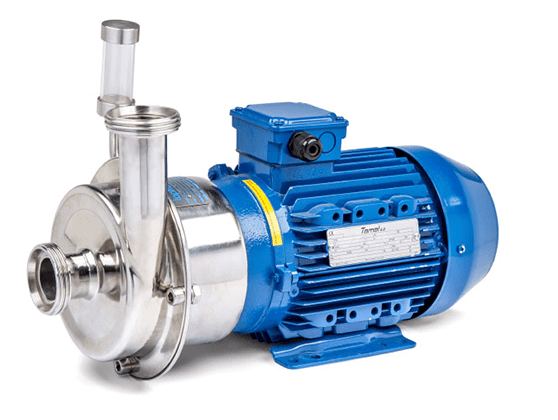

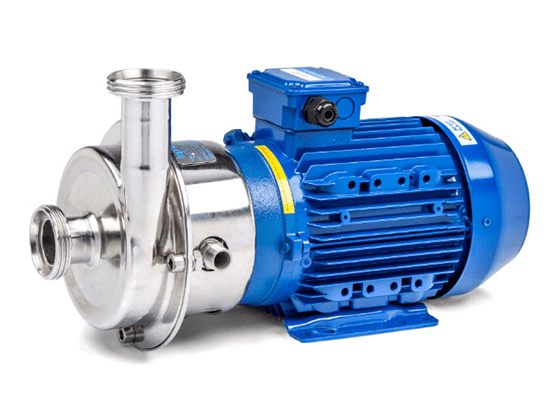

Гигиеническая серия насосов CTH

Серия насосов CTH предназначена для гигиенических применений, преимущественно в пищевой и фармацевтической промышленностях. Корпус насоса и импеллер изготовлены из электрополированной нержавеющей стали AISI 316 L (Ra < 0.8). Благодаря возможностям промывки и оснащения гигиеническим кожухом (опционально по запросу), предусмотренным в конструкции, насосы серии CTH отвечают самым жестким требованиям пищевой и фармацевтической промышленности. Эластомеры изготовлены в соответствии с требованиями FDA, статья 177.2600

Гигиеническая серия насосов CTH

Разнообразие материалов механического уплотнения
Для стандартного одинарного механического уплотнения предусмотрен ряд материалов изготовления - керамика, графит, SiC , для уплотнительных колец - EPDM, FKM или FEP.

Импеллер открытого типа

Устойчив к воздействию твердых частиц (максимальный размер 6 мм). Для более сложных условий работы предусмотрен импеллер полуоткрытого типа.

Фланцевые соединения

Стандартные соединения для серии CTH - гигиенические резьбовые соединения DIN 11851. Кроме того, насос может поставляться с кламповыми (DIN или ISO) или резьбовыми (SMS или RJT)соединениями.

Модельный ряд насосов:

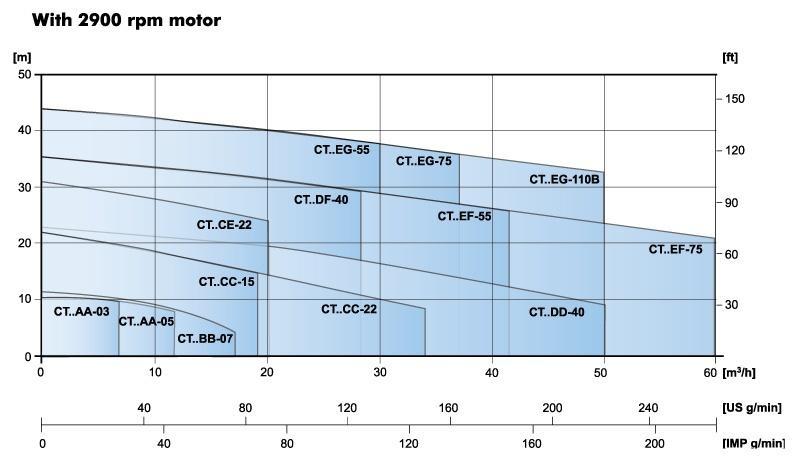

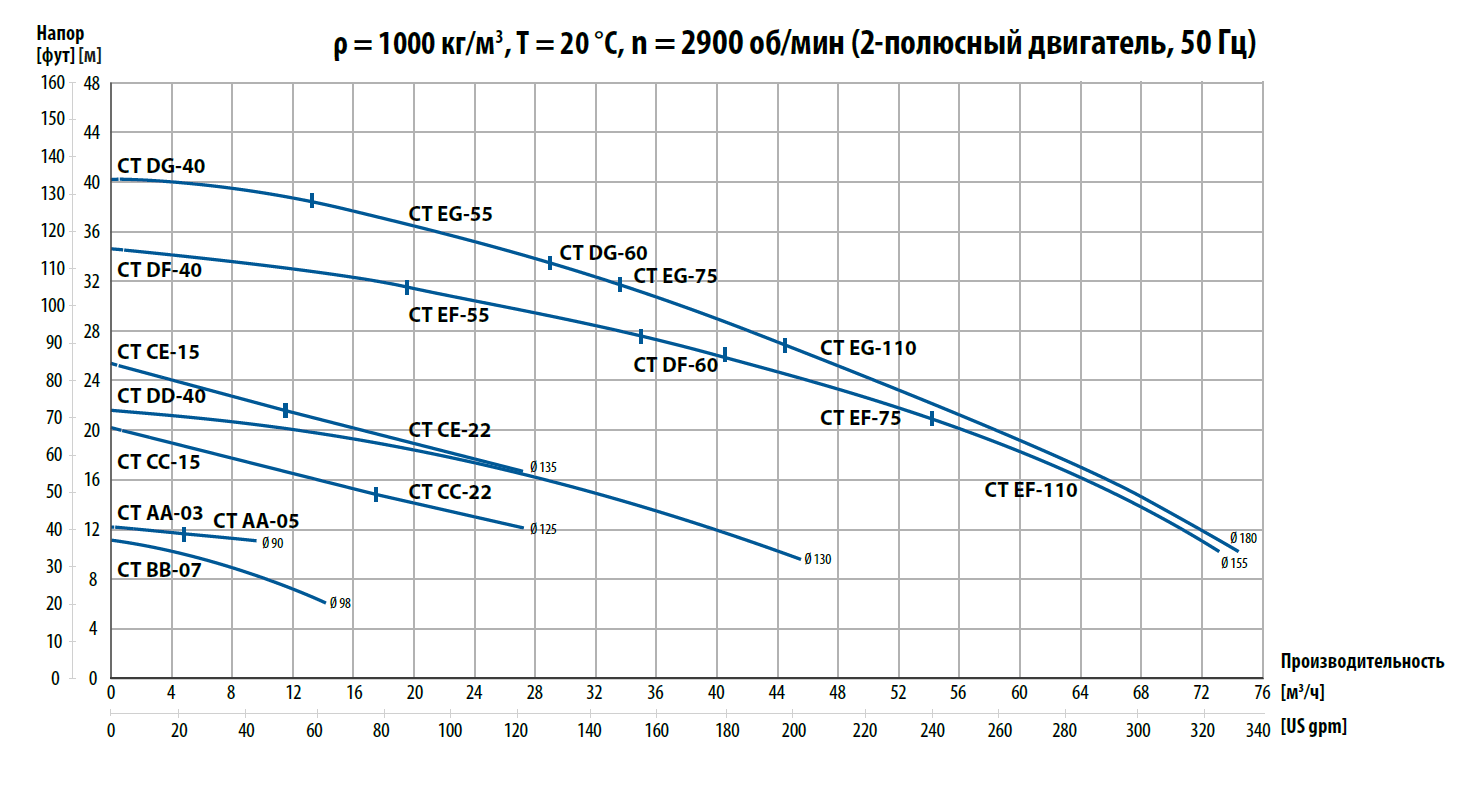

С двигателем 2900 об/мин:
CTH AA-03    7 м3/ч, 10 м
CTH AA-05    12 м3/ч, 10 м
CTH BB-07    17 м3/ч, 11 м
CTH CC-15    19 м3/ч, 22 м
CTH CC-22    34 м3/ч, 22 м
CTH CE-22    20 м3/ч, 31 м
CTH DD-40    50 м3/ч, 22 м
CTH DF-40    28 м3/ч, 35 м
CTH EF-55    42 м3/ч, 35 м
CTH EG-55    30 м3/ч, 47 м
CTH EF-75    60 м3/ч, 35 м
CTH EG-75    35 м3/ч, 47 м

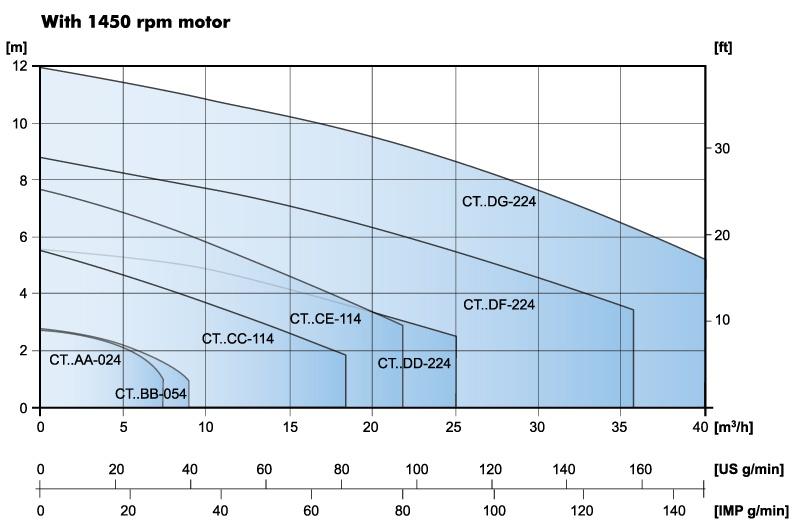

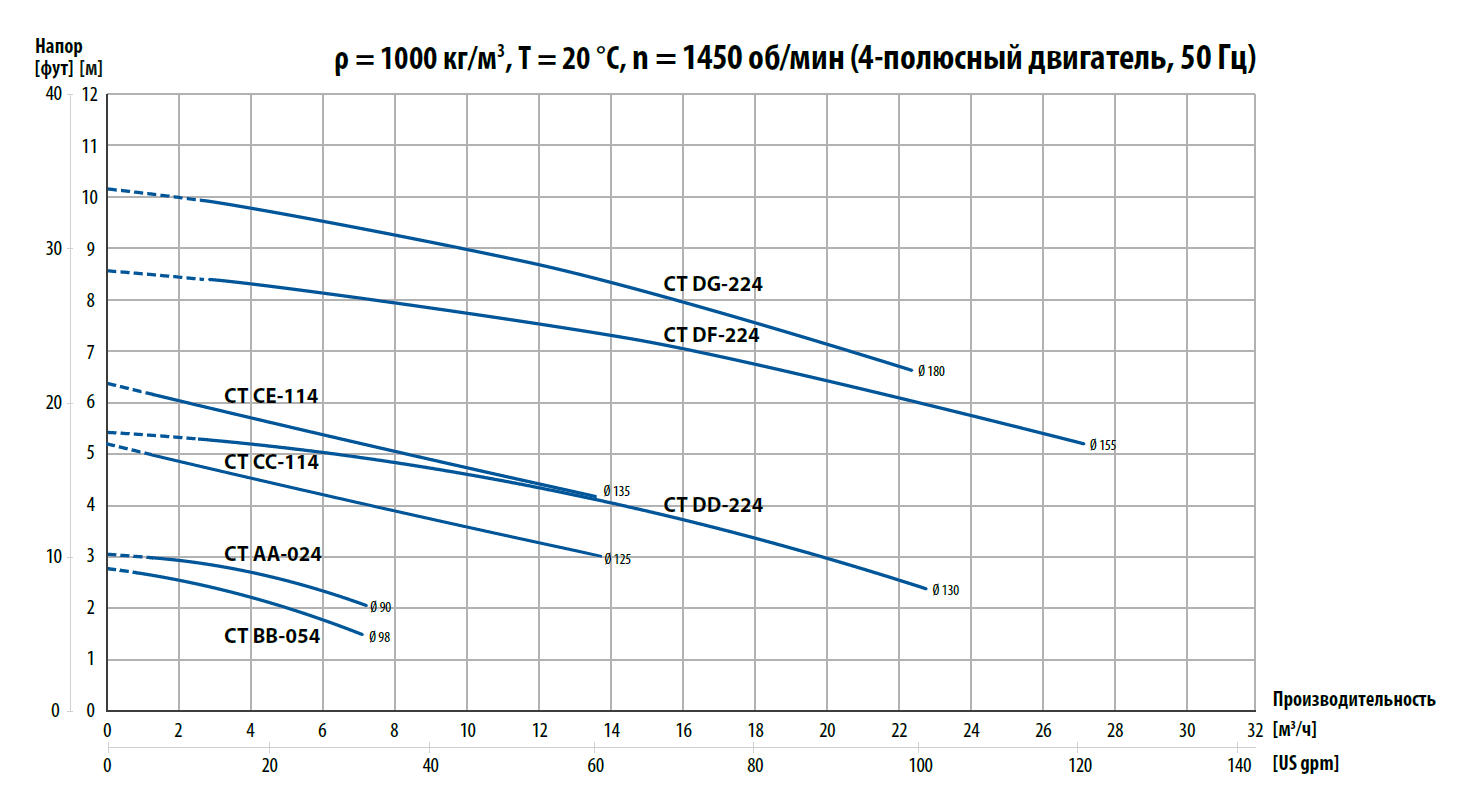

С двигателем 1450 об/мин:
CTH AA-024    7 м3/ч, 2.7 м
CTH BB-054    9 м3/ч, 2.8 м
CTH CC-114    18 м3/ч, 5.5 м
CTH CE-114    22 м3/ч, 7.7 м
CTH DD-224    25 м3/ч, 5.5 м
CTH DF-224    34 м3/ч, 8.7 м
CTH DG-224    42 м3/ч, 12.0 м

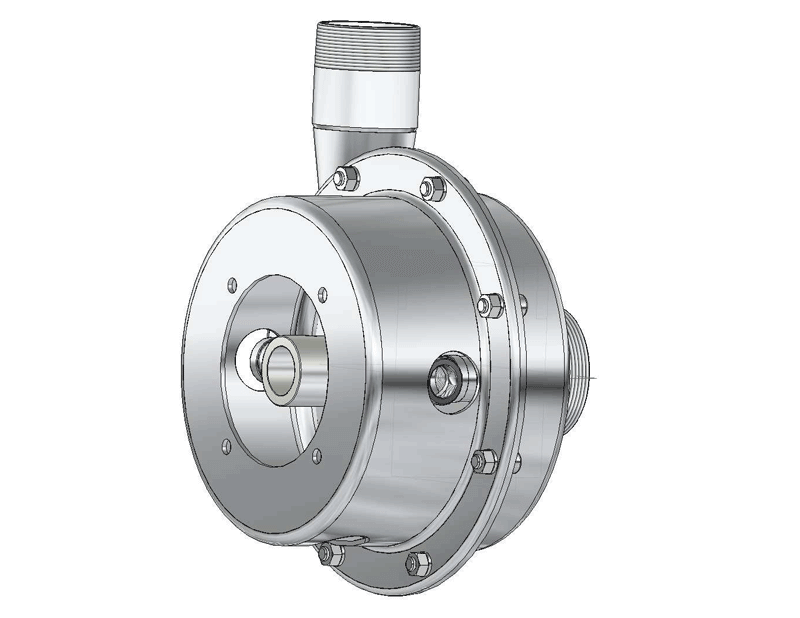

Рубашка обогрева

Обеспечивает надежную защиту механического уплотнения в ситуациях, связанных с риском затвердевания перекачиваемого продукта. Кроме того, она используется для поддержания определенной постоянной температуры перекачиваемого продукта. В рубашке обогрева непрерывно циркулирует теплоноситель. Как правило, насосы с рубашкой обогрева используются для перекачивания шоколадной глазури, парафина, крахмала, глюкозного сиропа, маргарина и пищевого масла.

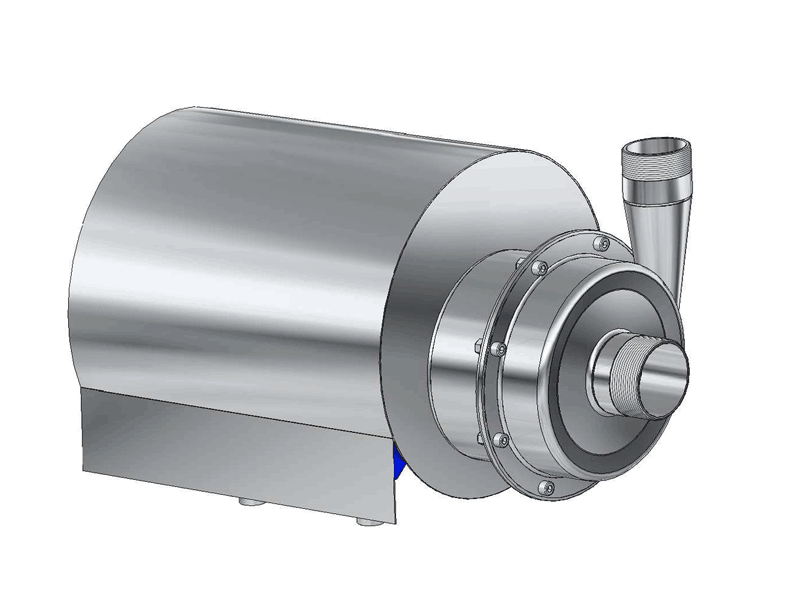

Гигиенический кожух

Гигиенический кожух двигателя из полированной стали марки  AISI 316L , защищает двигатель от попадания в него воды.



Горизонтальное размещение нагнетательного патрубка
Горизонтальное размещение нагнетательного патрубка в нижней части насоса обеспечивает гигиеничный и автоматический дренаж.

Удлиненный вал насоса

Прекрасное решение для перекачивания горячего продукта, например как масло при температуре свыше 180°C. Смонтированного на опорной раме, соединение насоса с двигателем осуществляется с помощью муфты.

Гигиеническая серия насосов CTH


Гигиеническая серия насосов CTH

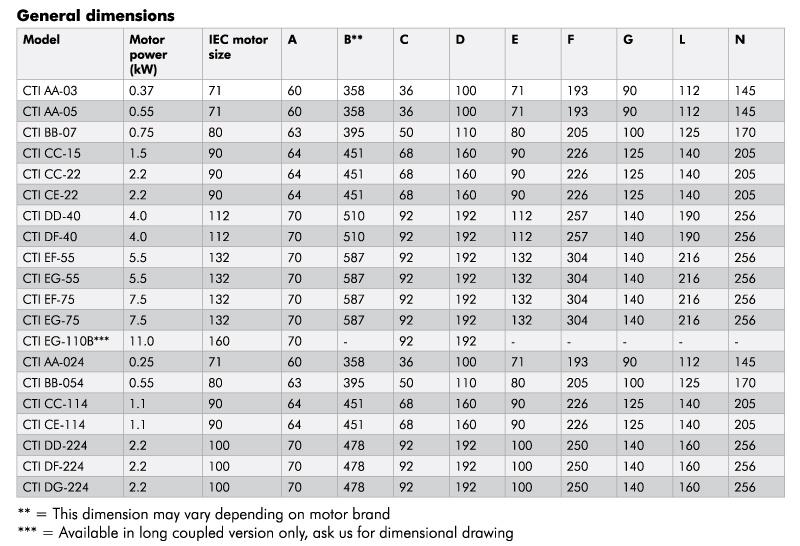

Размеры:


Гигиеническая серия насосов CTH

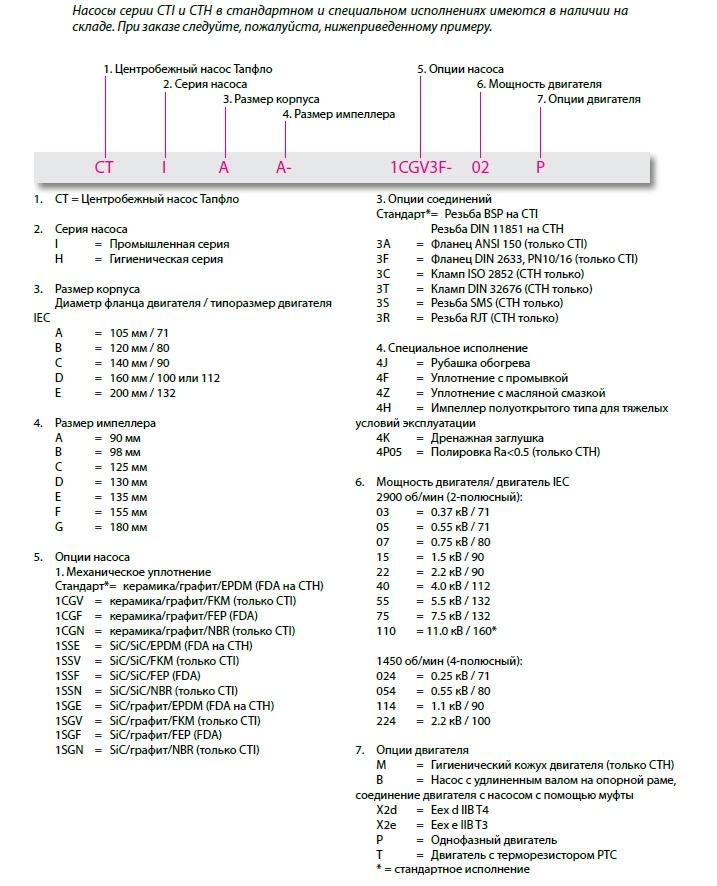

Кодировка насоса:

Гигиеническая серия насосов CTH

Применения
