| Расчетное давление | PN4 |
| Макс. давление системы | 80 м3/ч |
| Макс. производительность | 4 бар при 20oC, 6 бар - опция |
| Задерживающая способность фильтра | 0,5 - 1200 мм |
| Материалы конструкции | Аббрев. | T мин.oC | T макс.oC |
| Полипропилен | PP | 0 | 80 |
| Поливинилхлорид | PVC-CAW | -20 | 60 |
| Высокомодульный полиэтилен | HMPE | -50 | 80 |
| Поливинилиденфторид | PVDF | -30 | 120 |
| Материалы эластомеров | Аббрев. | T мин.oC | T макс.oC |
| EPDM | E | -40 | 150 |
| Витон | V | -25 | 220 |
| Политетрафторэтилен | T | -190 | 260 |
| Материалы подсоединений | Аббрев. |
| DIN2501 PN10 фланцевое | F |
| 3-D соединения +GF+ | U |
Применение
Применяются там, где требуется тщательное удаление органических или неорганических частиц из агрессивных жидкостей при максимальной производительности. Может использоваться как поточный или непоточный фильтр процессов. Доступен широкий выбор стандартных конфигураций для защиты линейных насосов. Материалы изготовления Механически обработанный плотный РР, который охватывает очень широкий спектр применений – металлические детали не контактирует с жидкостью. Все усиленные части изготовлены из нержавеющей стали 316. При перекачивании высоко абразивных жидкостей (высокий % твердых веществ), при специальном заказе, детали корпуса могут быть изготовлены из высокомодульного полиэтилена (HMPE). Для перекачивания очень агрессивных жидкостей при высоких температурах корпус насоса может быть полностью изготовлен из PVDF. Рукавные фильтры могут быть изготовлены из PVC-CAW при перекачивании жидкостей, которые содержат высокий процент хлора. Безопасность Система предназначена для обеспечения байпасной фильтрации. Закрытие крышки обеспечивается надежными ручными маховиками на шарнирных болтах, таким образом, отсутствуют незакрепленные детали. Прозрачная крышка предоставляет простой осмотр воздушного мешка для того, чтобы полностью использовать ваши фильтрующие элементы. Выпускной воздушный клапан является стандартным, а с помощью вращающегося мембранного манометра вы видите нагрузку фильтра.

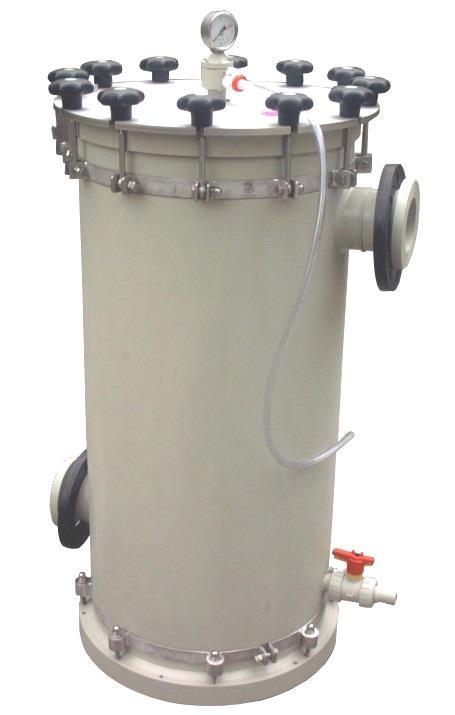

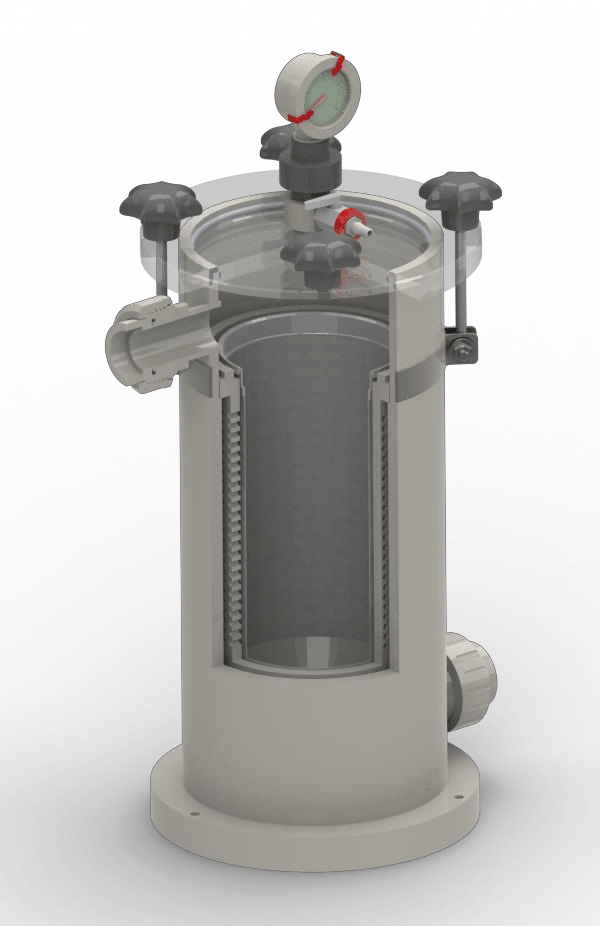

Отдельные фильтровальные камеры
Для удовлетворения различных требований, предъявляемых к фильтрации, мы можем предложить вам несколько моделей фильтрующих систем:
- Модель IC - только для намотанных картриджей

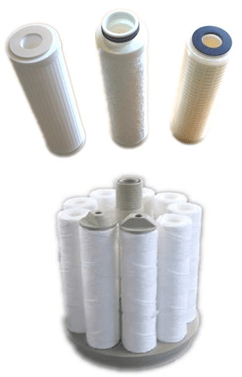

- Модель MP - с отдельным держателем паковки фильтра или дисками
- Модель HD - фильтры для работы в тяжелых условиях при макс.давлении 6 бар

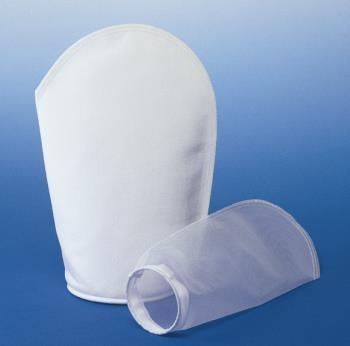

- Модель FIB - для мешочных фильтров

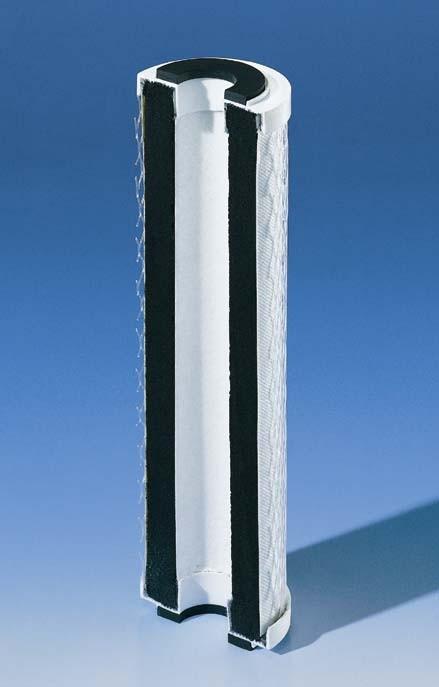

- Модель KO - для угольной фильтрации

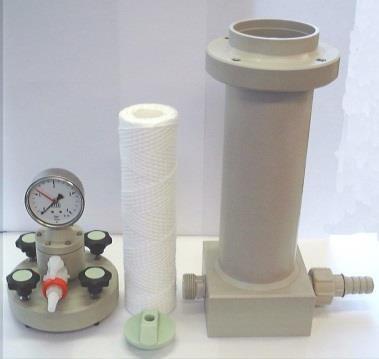

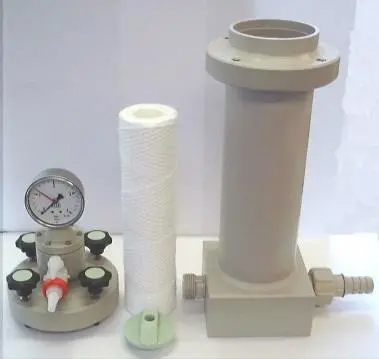

Модель IC - индивидуальный держатель картриджа
Фильтровальные камеры специально предназначены для намотанных фильтровальных картриджей
- допускается использовать дюймовые или метрические размеры
- каждый картридж устанавливается на неподвижный стержень и фиксируется зажимной гайкой таким образом, очень просто загружать
- макс. диаметр фильтровального картриджа ограничивается 62 мм
- макс.рабочее давление при 20oC - 4 бара
- отдельная монтажная плита позволяет выполнять как стандартные размеры так и размеры заказчика
