Демпфер пульсации DPT

СВЯЖИТЕСЬ С НАМИ

+7 727 327 83 47

Материалы, данные и характеристики

Технические характеристики	DPT40	DPT65	DPT100	DPT125
Размер шлангового насоса	PT 25, PT 32, PT 38, PT 40	PT 51, PT 60, PT 65	PT 80, PT 80L, PT 100	PT 125
Макс. давление воздуха [бар] / [psi]	15 / 217	10 / 145	10 / 145	10 / 145
Макс. давление на выходе [бар] / [psi]	15 / 217	10 / 145	10 / 145	10 / 145
Мин. температура [ºC] / [ºF]	-20 / -4	-20 / -4	-20 / -4	-20 / -4
Макс. температура* [ºC] / [ºF]	80 / 176	80 / 176	80 / 176	80 / 176
Вес демпфера [кг] / [фунт]	25 / 55	55 / 121	87 / 192	86 / 190

*не применимо в ATEX

Значительно меньше пульсации | вибрации| стуков

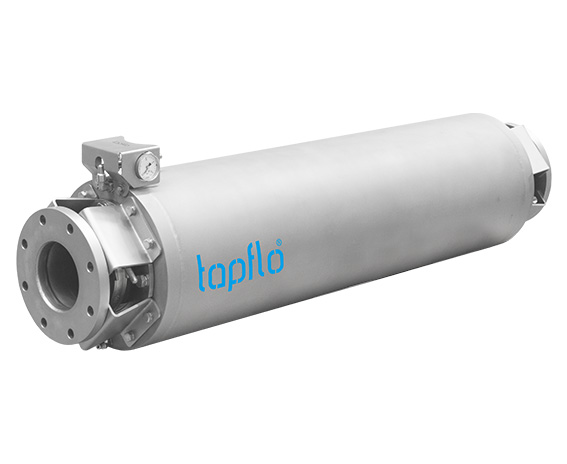

Демпферы пульсаций DPT снижают пульсацию, вибрацию и удары в трубопроводе до 80 % за счет использования напорного корпуса из нержавеющей стали с армированным резиновым шлангом, окруженным объемом воздуха.

Соединение воздуха с манометром защищено кожухом из AISI 304.
Корпус из AISI 304

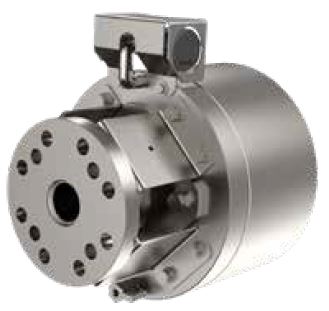

Модульная система фланцев
Фланцевые соединения из AISI 304

Характеристики и преимущества

Сокращает время простоя и расходы на техническое обслуживание
Легко чистить - внутренняя часть шланга и фитинги являются единственными частями, контактирующими с жидкостью
Для различных насосов
Предназначен для перистальтических насосов, но также подходит для других типов насосов.
Сертифицированный дизайн
В соответствии с европейской директивой PED 2014/68/ЕС
Для сложных жидкостей
Может использоваться для перекачки абразивных, агрессивных, вязких жидкостей с частицами размером до 20 % от внутреннего диаметра шланга.

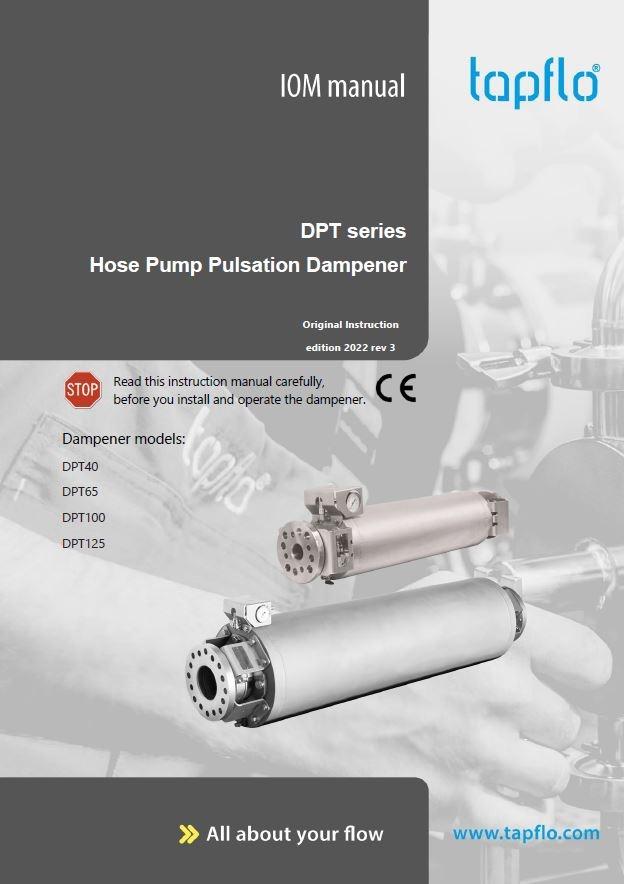

БРОШЮРЫ И ИНСТРУКЦИИ

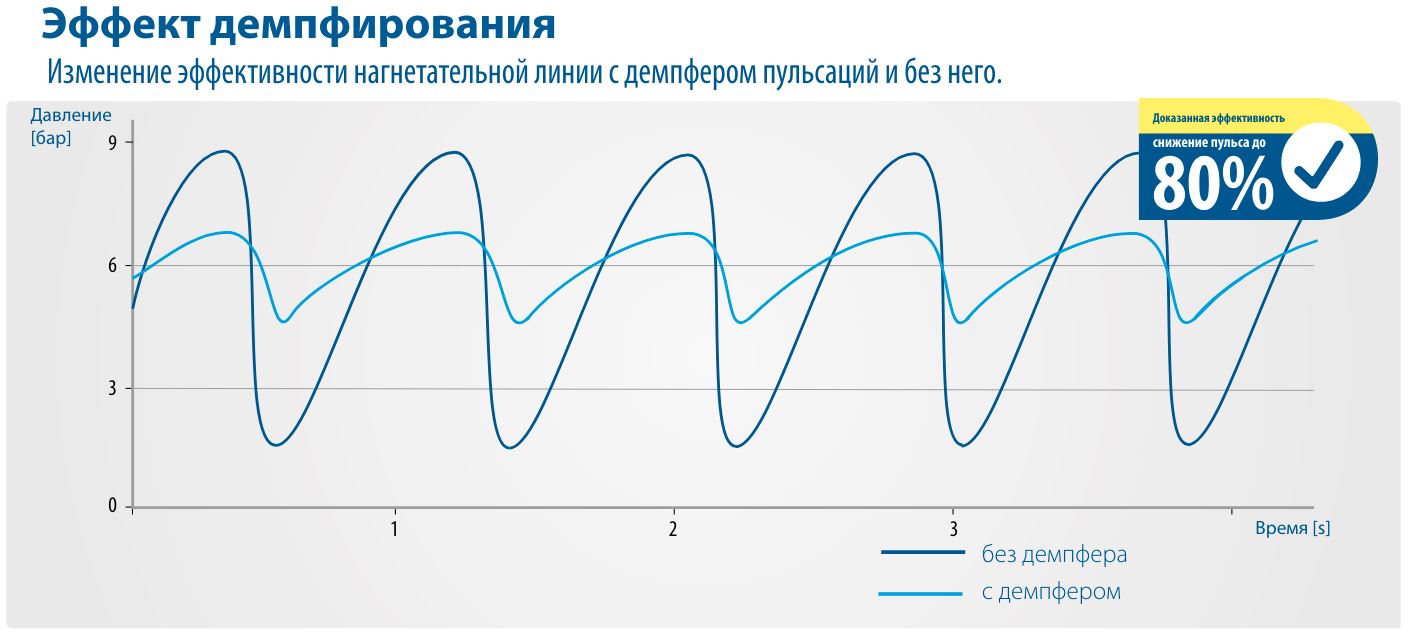

ЭФФЕКТ ДЕМПФИРОВАНИЯ

Изменение эффективности нагнетательной линии с демпфером пульсаций и без него.

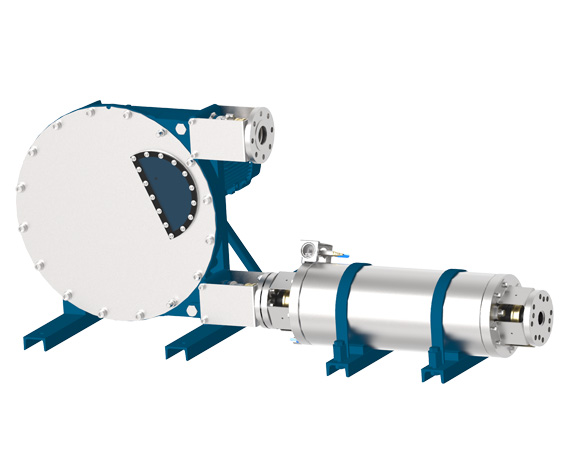

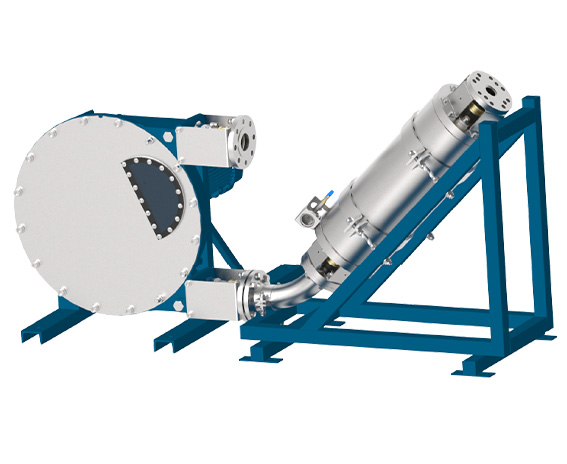

Демпферы пульсаций Tapflo DPT преобразуют пульсирующий поток в более линейный. Демпфер, установленный на выходе насоса (голубой), уменьшает пульсацию потока по сравнению с демпфером без него (темно-синий).

Доказанное снижение пульсации до 80%. Использование демпфера пульсаций — наиболее эффективный способ улучшить производительность вашей системы за счет уменьшения пульсаций потока, а также их негативного воздействия на системы трубопровода.

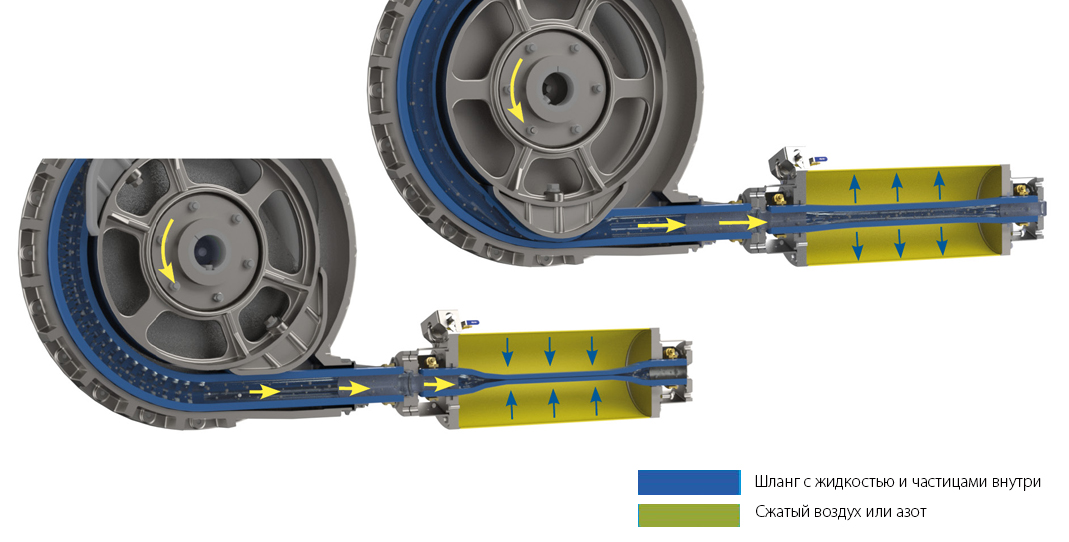

ПРИНЦИП РАБОТЫ

Шланговые насосы из-за своей конструкции создают пульсации.

Это происходит, когда башмак отходит от шланга после сжатия на стороне нагнетания насоса. Сжатый шланг шлангового насоса возвращается к своей первоначальной форме, при этом объем на выходе из насоса увеличивается. Это приводит к падению давления на нагнетательном трубопроводе установки, вызывая нежелательные вибрации и удары по трубопроводу.

Демпферы пульсаций Tapflo DPT уменьшают эти пульсации до 80% за счет использования резервуара с армированным шлангом внутри, один раз заполненного сжатым воздухом или азотом. Следовательно, срок службы шланга в шланговом насосе, надежность самого насоса, а также производительность установки полностью оптимизированы.
