| Макс.рабочее давление при 20°C: | от -0.8 до 2 бар |
| Рекомендуемая скорость потока в линии всасывания: | 1 м/с |
Материалы исполнения
Стандартно применяется PPH (полипропилен), который охватывает широкий круг задач. Для обработки особо агрессивных смесей при высоких температурах даже резервуар может быть полностью изготовлен из PVDF. Стандартный всасывающий элемент имеет прокладки из EPDM.
| Поз. | Описание | Стандарт | Опции |
| 1 | Обратный клапан | PPH | PVDF | PVC | PE |
| 2 | Прозрачное заливное отверстие | PPH | PVDF | PVC | PE |
| 3 | Выпускной воздушный клапан с переходником шланга для линии рециркуляции | PPH | PVDF |
| 4 | Мембранный манометр | PPH | PVDF |
| 4 | Спускной клапан вместо заглушки | PPH | PVDF |
| Материалы конструкции | Аббрев. | T мин.oC | T макс.oC |
| Полипропилен | PP | 0 | 80 |
| Поливинилиденфторид | PVDF | -30 | 120 |
| Политетрафторэтилен | PTFE | -30 | 120 |
| Материалы эластомеров | Аббрев. | T мин.oC | T макс.oC |
| EPDM | E | -40 | 150 |
| Витон | V | -25 | 220 |
| Политетрафторэтилен | T | -190 | 260 |
| Материалы подсоединений | Аббрев. |
| DIN2501 PN10 фланцевое | F |
| 3-D соединения +GF+ | U |
Применение
Всасывающие установки ARBO создают самовсасывающие возможности для центробежных насосов. С помощью определенного расчета, может быть вычислен необходимый объем для каждого определенного применения всасывающего элемента. Мы предлагаем как широкий ассортимент стандартных всасывающих установок, так и производим продукцию по заказу (например, на 500 л). Как только насос заполнен, он сразу может всасывать через всасывающую линию и выпускать воздух через нагнетательный трубопровод. Чтобы всасывание происходило автоматически при каждой загрузке, необходимо, чтобы насос выключался перед тем, как всасывающий элемент будет опустошён. Чтобы обеспечить эту процедуру, а также защитить насос, мы можем посоветовать дополнительные устройства.

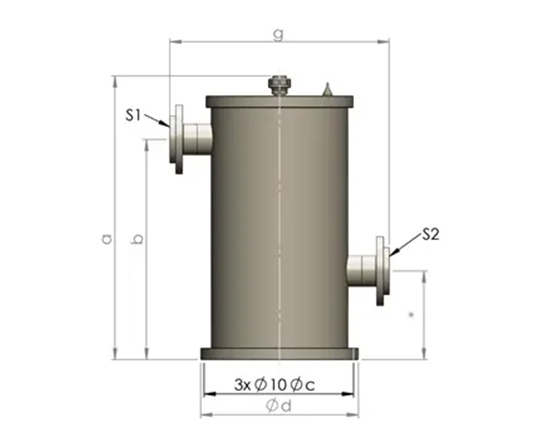

| Тип/ размер | 15L | 25L | 30L | 40L | 60L | 80L |
| a | 430 | 630 | 800 | 530 | 780 | 1060 |
| b | 300 | 500 | 670 | 400 | 650 | 930 |
| c | 320 | 320 | 320 | 440 | 440 | 440 |
| d | 340 | 340 | 340 | 460 | 460 | 460 |
| g | 490 | 490 | 490 | 610 | 610 | 640 |
| Модель | Объем(L) | Тип подсое- динения |
Соединение S1, S2 | Мат-лы дет., контактир. с жидк-ю | Прокладки |
| AZU | 15 | F | Dn25 | PP | E |
| 20 | U | Dn32 | PVDF | V | |
| 25 | Dn40 | PCV | T | ||
| 30 | Dn50 | PE | |||
| 40 | Dn65 | ||||
| 60 | Dn80 | ||||
| 80 | Dn125 | ||||
| 225 | Dn150 |
