Кавитация и сухой ход
Если возникает кавитация или насос работает всухую, давление на выходе будет падать; этот процесс приводит в действие датчик давления и посредством электромагнитного реле отключает электропитание насоса. Регулировочный винт, доступный под крышкой на головке блока, дает возможность датчику давления срабатывать при заданном перепаде давления. Минимальный напор на выходе должен быть 2 м. Датчик давления предназначен для работы с чистыми, не кристаллизующимися жидкостями.
Для жидкостей, содержащих частицы во взвешенном состоянии или которые несут ответственность кристаллизации, могут быть изготовлены с промежуточной камерой, содержащей диафрагму, через которую изменение давления линии, передаются на сигнализатор. Преимущество промежуточной камеры в том, что она имеет большие и меньшие ограничения площади поверхности, открытые на линии жидкости, тем самым значительно снижая вероятность засорения.
Плавкие предохранители от высокого или низкого давления управления или контакторам, которые обеспечивают плавкий предохранитель высокого или низкого давления.
Кроме того, он может быть подключен таким образом, чтобы давать звуковой и визуальный сигнал тревоги при возникновении высокого или низкого давления.
Устройство идеально подходит для защиты насосного оборудования, которое может быть повреждено в результате кавитации, сухого хода или повышения давления.

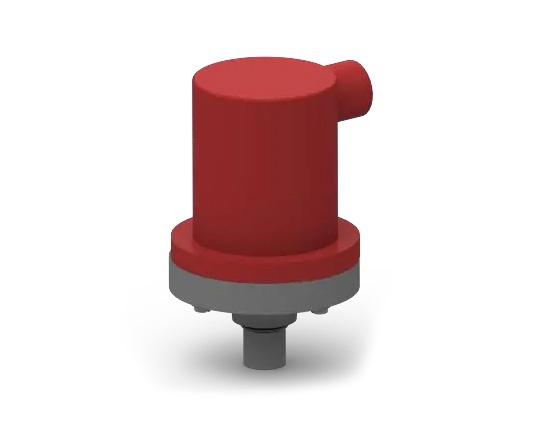

Устройство, которое содержит мембранный датчик давления, установлено на выпускной трубе, которая крепится к насосу с помощью тройника с внутренним резьбовым патрубком.
- Нижний корпус:
- PP - макс. 80oC
- PVC - макс. 60oC
- PTFE - макс. 120oC - Мембраны из EPDM, Витон или Витон/PTF
- Номинальное давление:
- Макс.линейное давление: 5 бар
- Рабочее давление: 0,1-2,0 бар
Устройство должно быть подключено к электромагнитному реле, которое может быть либо встроенным, либо подключенным к распределительной коробке, которая контролирует подачу электропитания на электродвигатель насоса. Он может использоваться с любым одно- или трехфазным электродвигателем. Установка тройника для монтажа блока переключения в трубопроводе может поставляться во всех размерах из металла или полимерных материалов.
