ТЕХНИЧЕСКИЕ ДАННЫЕ
| Вместимость: | Qmax = 3,257 л/100 об. Qmax = 156 м/ч3 |
|
| Макс. скорость: | 1400 об/мин | |
| Макс. рабочее давление: | PN15 | |
| Максимальный размер частиц: | макс. 28 мм Размер частиц зависит от модели насоса |
|
| Температура: | 150 °C | |
| Вязкость: | до 80 000 мПа-с | |
| Тип ротора: | лепестки, изготовленные из нержавеющей стали Duplex AISI 329L | |
| Материал корпуса ротора: | 316L нержавеющая сталь опция: исполнение из электрополированной стали |
|
| Эластомерные материалы: | FPM (также одобренные FDA), EPDM (также одобренные FDA), уплотнительные кольца с покрытием из PTFE, Chemraz®, Kalrez®, полностью сертифицированные EPDM, Perfluor или FPM. | |
| Виды уплотнений: | одинарная механическая: SiC/SiC, с промывкой или без нее двойная механическая: SiC/SiC одно кольцевое уплотнение двойное кольцевое уплотнение с промывкой |
|
| Типы соединений: | резьбовые соединения: DIN, SMS, DS, BS, ISO, газовая резьба, резьба типа NPT зажимные соединения: ISO, SMS фланцевые соединения: DIN (PN16) и ANSI (класс 150) |
|
ТИПИЧНЫЕ ПРИМЕНЕНИЯ
| Промышленность | Пример применения |
|
Продукты питания и кондитерские изделия |
Фруктовые консервы, детское питание, супы и соусы, шоколад, колбасные изделия, растительные масла, кондитерские изделия, джемы, яичные продукты, готовые блюда, супы, сиропы, жидкий сахар, помады, кетчуп, горчица, кондитерские пасты. |
|
Напитки |
Фруктовые соки, дрожжи, сидр и вино, жидкий сахар, глюкоза, спиртные напитки, экстракты, пиво. |
|
Молочные продукты |
Молоко, йогурт, сливки, творог и сыворотка, обезжиренное молоко, сливочное масло, творог, плавленый сыр. |
|
Фармацевтическая промышленность, медицина и биопроцессы |
Ультрафильтрация, кровь, плазма, ферменты, буферы, растворы для покрытия, системы ферментации, спирты, растворы сахаров, таблетированные пасты, растворы драже, питательные вещества. |
|
Косметика и средства защиты |
Зубные пасты, шампуни, гели, кремы, мыло, лосьоны, косметика, кондиционеры для волос, экстракты. |
|
Химическая промышленность |
Краски, смолы, добавки к маслам, полимеры, клеи, чернила, желатин. |
|
Целлюлоза и бумага |
Сосновые масла, мыло, крахмал, лигнины, покрытия, шламы, глина, ил, осадок. |

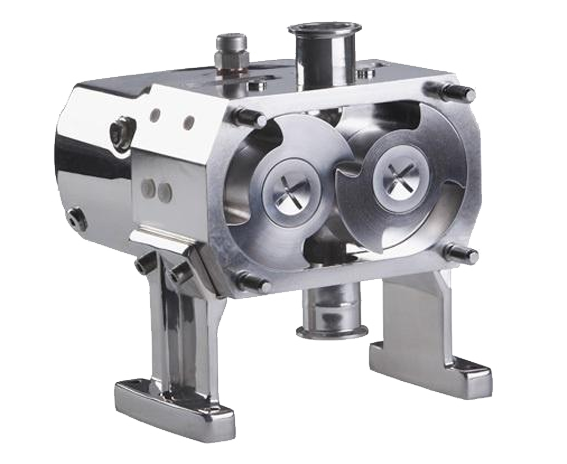

Насосы серии TopWing - это асептические кулачковые насосы с инновационной конструкцией для самых сложных условий эксплуатации. Серия включает 8 типоразмеров насосов с производительностью от 0 до 156 м3/ч, патрубками 25-100 мм и максимальным рабочим давлением 15 бар. По сравнению с обычными кулачковыми насосами, серия TopWing обеспечивает еще более высокий уровень гигиены при эксплуатации. Специальная конструкция двуплечего лепестка снижает уровень разрушения чувствительных к сдвигу сред. Исключены места отложения перекачиваемого продукта, где может развиваться бактериальная флора. Насосы, сконструированные таким образом, могут работать в экстремальных внешних условиях.

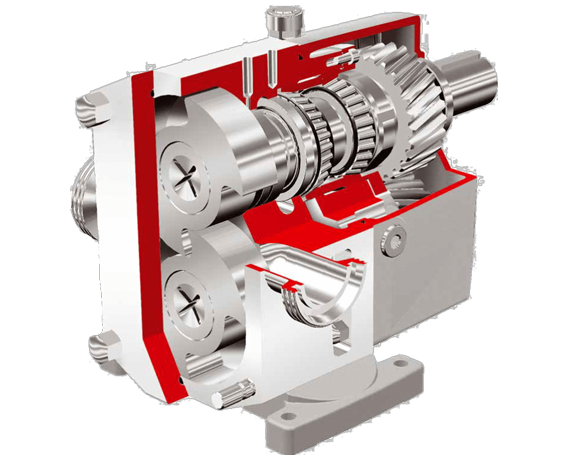

Чрезвычайно прочная конструкция, высокая эффективность работы и простота обслуживания повышают ценность насосов этой серии, снижая эксплуатационные расходы. Насосы серии TopWing имеют интегрированную конструкцию вала и редуктора. Большой диаметр вала и прочная конструкция подшипников приводят к небольшим отклонениям вала, обеспечивая малые зазоры внутри гидравлической части. Использование дуплексной стали для роторов повышает износостойкость и улучшает их работу при высоких температурах. Конструкция насосов серии TopWing допускает горизонтальный или вертикальный монтаж. Большой выбор типов уплотнений, а также опций (переливные клапаны, устройства предварительного нагрева) позволяет использовать их для решения многих сложных задач.
Серия TopWing имеет ряд сертификатов - гигиенические сертификаты EHEDG и 3-A, сертификаты материалов 3.1, FDA, USP VI и AFO, сертификаты шероховатости поверхности, сварки, электрополировки, сертификаты качества (ISO 9001) и экологические сертификаты (ISO 14000), а также сертификат ATEX. Это позволяет насосу быть одобренным для применения в ультрагигиенических условиях.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
- Высочайший уровень гигиены - корпус ротора с автоматическим дренажом и торцевым уплотнением для жидкого монтажа. Изготовлен из низкоуглеродистой нержавеющей стали с гладкими поверхностями.
- Бережное перекачивание продуктов - роторы с плавным ходом и минимальным обратным проскальзыванием, способные работать с твердыми частицами.
- Сертифицированная конструкция - сертификаты EHEDG, 3-A, 3.1, FDA, USP VI и AFO, сертификаты качества (ISO 9001) и экологические сертификаты (ISO 14000).

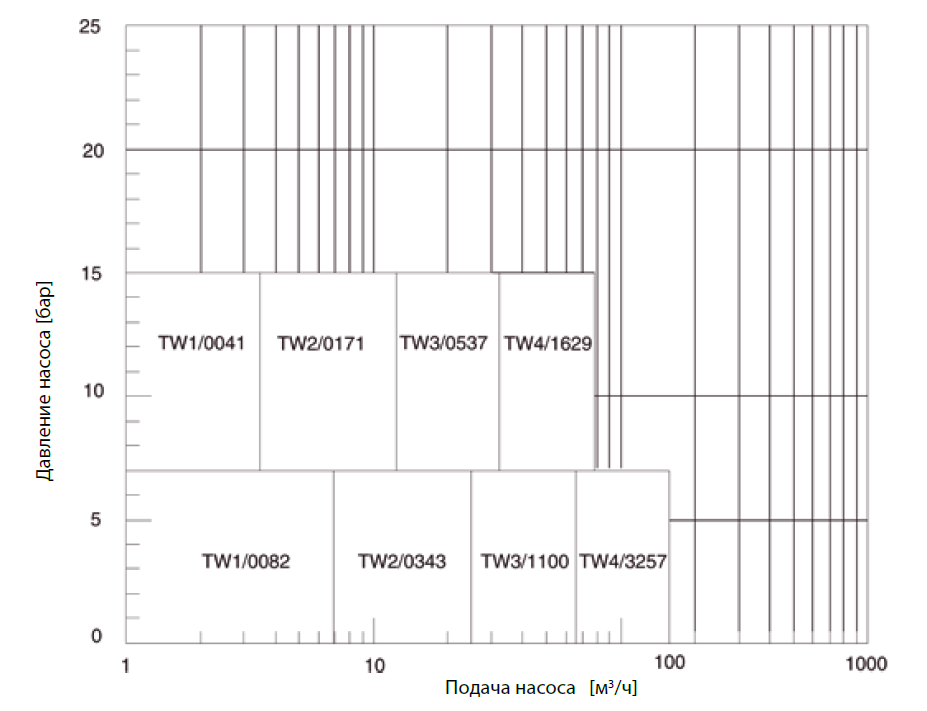

- 8 типоразмеров - ряд моделей с максимальной производительностью до 125 м3 /ч и давлением до 15 бар, что позволяет подобрать насос в соответствии с конкретными требованиями заказчика.
- Интегрированная конструкция вала и редуктора - конструкция из нержавеющей стали, подшипники вала интегрированы в корпус ротора. Малые отклонения вала и низкие зазоры в гидравлической части, а также повышенная износостойкость.
- Простота обслуживания - уплотнения, расположенные спереди, и прочный подшипниковый узел без шайб.
- Широкий выбор соединений - резьбовые, хомутовые и фланцевые.
- Большой выбор уплотнений вала - легкая замена на другие типы уплотнений, сокращение времени простоя.
- Подходит для CIP/SIP - конструкция, позволяющая проводить очистку и стерилизацию на месте, а также ручную очистку.
- Исполнение для использования во взрывоопасных зонах ATEX - соответствие директиве ATEX, категория II 2G.
