Технические характеристики
| Типоразмер | d, мм |
Vs-100, л |
nmax об/мин |
Qth м3/ч |
ΔP, бар |
Ptest, бар |
δ, мм |
| TG H 2-32 | 25 | 1.83 | 1800 | 2.0 | 16 (для насосов серии TG H и подсерий TG GM, TG GP) и 10 (для насосов подсерии TG GS) | 30 (для насосов серии TG H), 24 (длянасосов подсерий TG GM, TG GP) и 15 (для насосов подсерии TG GS) | 0.08 |
| TG H 3-32 | 32 | 2.99 | 1800 | 3.2 | 0.08 | ||
| TG H 6-40 | 40 | 5.8 | 1800 | 6.3 | 0.09 | ||
| TG H 15-50 | 50 | 14.5 | 1500 | 13.1 | 0.12 | ||
| TG H 23-65 | 65 | 22.7 | 1500 | 20.4 | 0.125 | ||
| TG H 58-80 | 80 | 57.6 | 1050 | 36.3 | 0.15 | ||
| TG H 86-100 | 100 | 85.8 | 960 | 49.4 | 0.165 | ||
| TG H 185-125 | 125 | 185 | 750 | 83 | 0.19 | ||
| TG H 360-150 | 150 | 360 | 600 | 130 | 0.225 | ||
| d – номинальный внутренний диаметр патрубков насоса Vs-100 – объём жидкости, перемещаемый насосом за 100 оборотов nmax – максимально допустимая частота вращения приводного вала насоса Qth – теоретическая подача насоса (без учёта обратного потока, при дифференциальном давление 0 бар) ΔP – максимально допустимое рабочее давление насоса Ptest – давление гидравлического испытания насоса δ – максимально допустимый размер твердых частиц в перекачиваемой жидкости |
|||||||
| Серия насоса | TG H | ||
| Материал корпуса насоса | Нержавеющая сталь | Углеродистая сталь | Высокопрочный чугун (GGG40) |
| Максимально допустимая температура перекачиваемой жидкости | 250 °С (для TG H 2-32 и TG H 3-32 – 200 °С) | 300 °С | 300 °С |
| Минимально допустимая температура окружающей среды | -40 °С | -30 °С | -25 °С |
| Максимально допустимая вязкость перекачиваемой жидкости | 80000 мПа∙с | ||

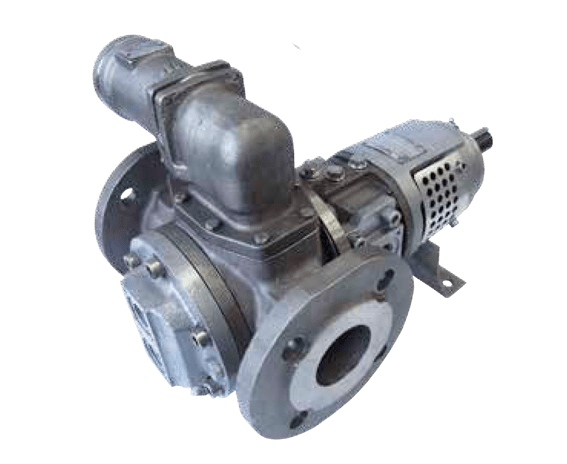

Насосы серии Top Gear H – шестеренные насосы модульной конструкции с возможностью комплектации рубашками обогрева, предохранительными клапанами и уплотнениями различных типов. Насосы данной серии, разработанные специально для особо ответственных применений, могут быть изготовлены из высокопрочного чугуна, углеродистой и нержавеющей стали.
Область применения
Шестеренные насосы Johnson Pump могут использоваться даже для перекачивания взрывчатых веществ, токсичных и чрезвычайно вязких жидкостей. Для обеспечения максимального срока службы насосов мы совместно с нашими клиентами выбираем оптимальный тип уплотнения и материалы основных деталей насоса для конкретных условий эксплуатации.
Химическая промышленность:Перекачивание силиката натрия, кислот, пластмасс, смесей различных химикатов, изоционатов.
Лакокрасочная промышленность и типография:Перекачивание красок, чернил, полиуретановых лаков, полимеров, растворов для травления, эмульсий.
Пищевая промышленность:Перекачивание шоколада, какао-масла, различных начинок, сахарного сиропа, растительных жиров и масел, патоки.
Целлюлозно-бумажная промышленность:Перекачивание кислот, сульфатного мыла, крепких щелочных растворов, каолина, извести, латекса, крахмала.
Нефтехимическая промышленность:Перекачивание чистого битума, битумной мастики, смол, дизельного топлива, нефти, смазочных масел.
Особенности конструкции и преимущества
Улучшенная всасывающая способность, низкий требуемый кавитационный запас
|
Усовершенствованная конструкция насоса, обеспечивающая эффективное перекачивание маловязких и высоковязких жидкостей
|
Высокая эффективность
|
Надежная герметизация
|
| Возможность подбора оптимальных материалов проточной части насоса, подшипников скольжения и уплотнений для определённых условий эксплуатации |
Большой срок службы насоса благодаря таким особенностям как:
|
Простое техническое обслуживание
|
Сокращенное время простоя
|
| Фланцевые соединения в соответствии с EN и ANSI. |
| Возможность комплектации насоса встроенным предохранительным клапаном, предназначенным для защиты от механического разрушения избыточным давлением насоса. Для реверсивных насосов возможна комплектация сдвоенным предохранительным клапаном. |
| Возможность комплектации насоса рубашками обогрева. |
