Гигиенические клапаны

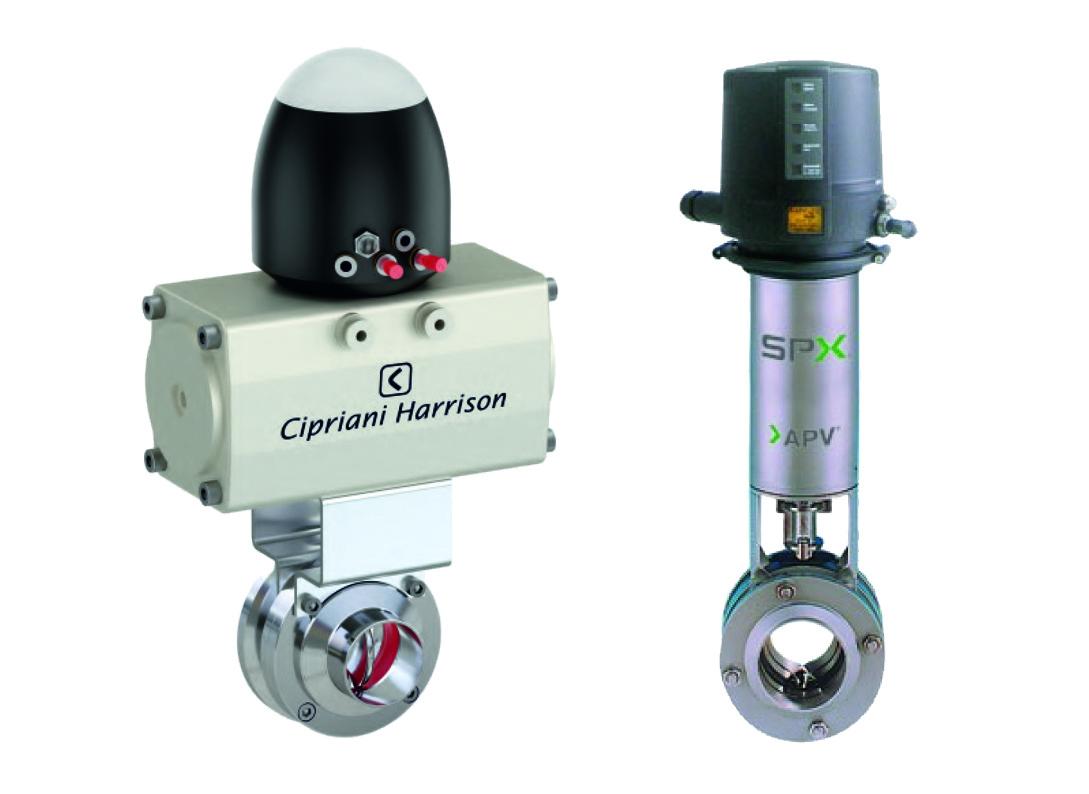

КЛАПАН-БАБОЧКА (DELTA SV/SVS, СЕРИИ 100)

Этот клапан – простой клапан-бабочка, который поставляется с рукояткой или пневматическим приводом. Клапан-бабочка – самый простой клапан, который имеет фланцевые присоединения.

Материал уплотнения: EPDM, HNBR, FPM, VMQ, PTFE
Размер: DN25 - 100 или 1” - 4”; DN25 - 250 или 1” - 4”
Макс. рабочее давление: 10 бар (145 psi)
Давление сжатого воздуха для пневмопривода: 6 бар (87 psi)
Температура стерилизации: 135°C (284°F)
Valves

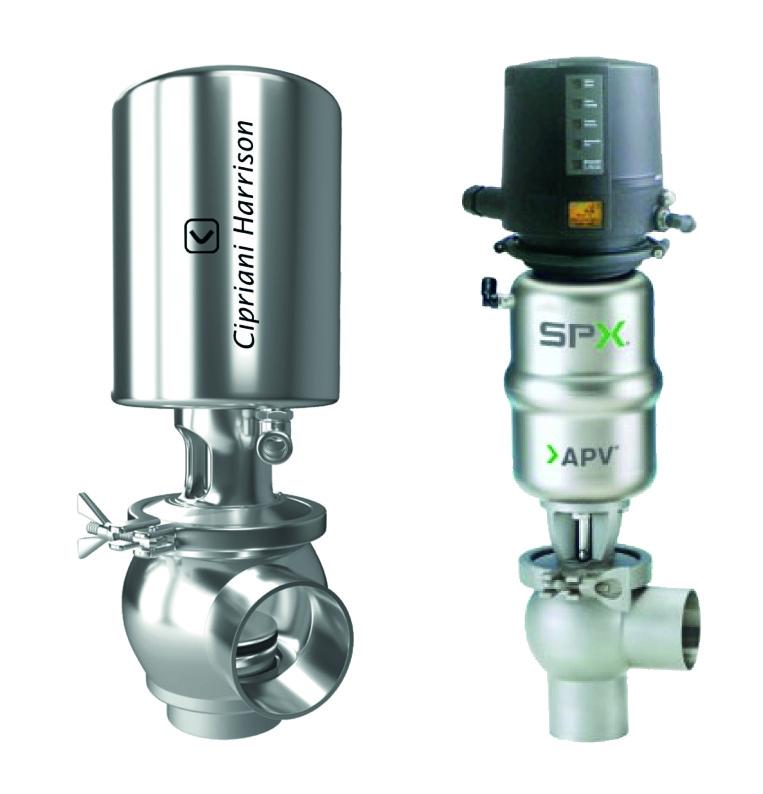

ОДНОСЕДЕЛЬНЫЙ КЛАПАН (DELTA SW4, СЕРИИ 801)

Стандартный односедельный клапан для работы в режимах закрыто/открыто, переключения и выпускного клапана резеруара. Доступно множество опций, таких как ограничитель хода, масляной амортизатор, паровой барьер и т.д.

Материал уплотнения: EPDM, HNBR, VMQ, FPM, HNBR
Размер: DN10-150 или 1/2” - 6”
Макс. рабочее давление: 10 бар (145 psi) (DN10 - 20: 5 бар) (72 psi)
Давление сжатого воздуха для пневмопривода: 6 бар (87 psi)
Температура стерилизации: 135°C (284°F)
Valves

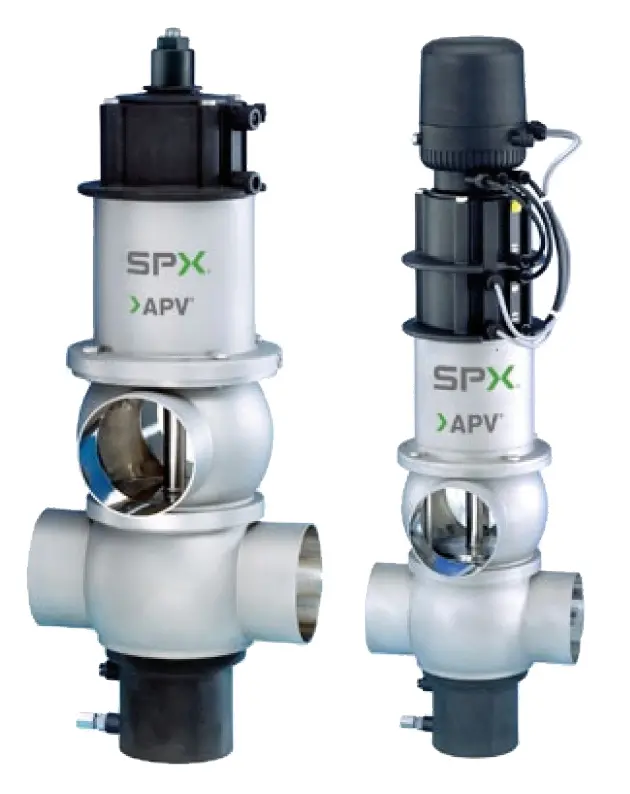

ДВУХСЕДЕЛЬНЫЙ ПРОТИВОСМЕСИТЕЛЬНЫЙ КЛАПАН (DELTA DA3+, DE3, DA4, СЕРИИ 900)

Клапан имеет два седла для наилучшего разделения двух продуктов. Функция поднятия седла клапана и раздельное орошение камеры утечек обеспечивают полную надежную очистку.

Материал уплотнения: EPDM/PTFE, HNBR/PTFE, FPM/PTFE, SILI-CON/PTFE
Размер: DN25 - 150 1.5” - 4” или 6
Макс. рабочее давление: 10 бар (145 psi)
Давление сжатого воздуха для пневмопривода: 6 бар (87 psi)
Температура стерилизации: 135°C (284°F)
Valves

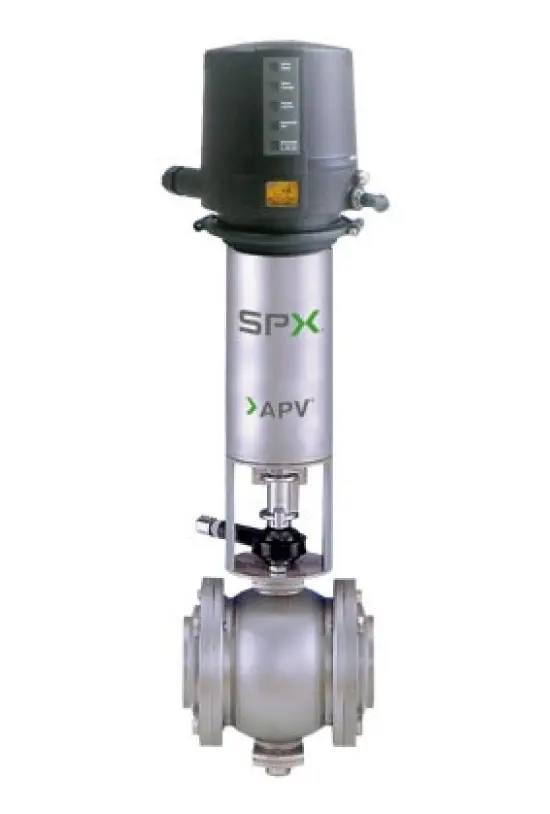

ПРОТИВОСМЕСИТЕЛЬНЫЙ ШАРОВОЙ КЛАПАН
(DELTA DKR)

Шаровой клапан с двумя уплотнительными седлами, обеспечивающих своевременное обнаружение утечек. Проходные отверстия потока обладают гладкой поверхностью и соответствуют диаметру трубы.

Материал уплотнения: EPDM/PTFE, FPM/PTFE, HNBR/PTFE, VMQ/PTFE
Размер: DN25 - 125 1” - 4”
Макс. рабочее давление: DKR: 10 бар (145 psi) DKRH: 100 бар (1450 psi)
Давление сжатого воздуха для пневмопривода: 6 бар (87 psi)
Температура стерилизации: 135°C (284°F)
Valves


ОДНОСЕДЕЛЬНЫЙ ПРОТИВОСМЕСИТЕЛЬНЫЙ КЛАПАН С ДВУМЯ УПЛОТНЕНИЯМИ (DELTA SD4/SDM4, СЕРИИ 870)

Односедельные противосмесительные клапана с двумя уплотнениями используются в автоматизированных трубопроводных системах, где учитывается риск смешения продуктов от гидроудара или неисправного седла клапана. Односедельные клапаны с двойным уплотнением разработаны для безопасного разделения в процессе гигиенических применений.

Материал уплотнения: EPDM, HNBR, TFM
Размер:: DELTA SD4: DN25-100 или 1” - 4”
DELTA SDM4: DN40-65 или 1.5” - 2.5”
Макс. рабочее давление: DELTA SD4: 10 бар (145 psi) DELTA SDM4: 5 бар (72 psi)
Давление сжатого воздуха для пневмопривода: 6 бар (87 psi)
Температура стерилизации: 135°C (284°F)
Valves

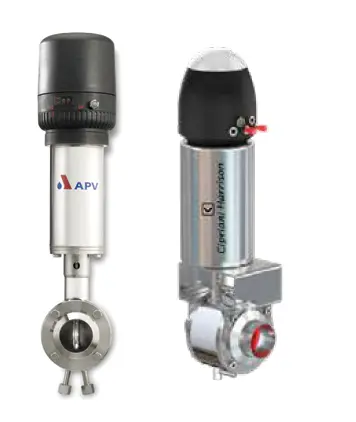

ПРОТИВОСМЕСИТЕЛЬНЫЙ КЛАПАН БАБОЧКА
(DELTA DSV, СЕРИИ 100 - ЗАПОРНО-СПУСКОВОЙ)

Клапан объединяет в себе все преимущества простоты конструкции клапана-бабочки и улучшенной противосмесительной технологии.

Материал уплотнения: EPDM, HNBR, FPM, VMQ, PTFE
Размер: DN50 - 125 3”; EPDM, HNBR
Макс. рабочее давление: DN50 - 65: 5 бар (72 psi) DN80 - 125: 6 бар (87 psi)
Давление сжатого воздуха для пневмопривода 10 бар (145 psi); (DN125: 6 бар) (87 psi)
Температура стерилизации: 135°C (284°F)
Valves

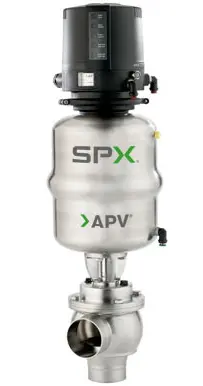

АСЕПТИЧЕСКИЙ ОДНОСЕДЕЛЬНЫЙ КЛАПАН
(DELTA MS4/MSP4)

Асептические односедельные мембранные клапаны разработаны для применения в пищевой промышленности, производстве напитков, молочной промышленности, фармацевтической и химической промышленности. Клапаны доступны для работы в качестве запорных или распределительных клапанов, которые могут применяться как на трубопроводах, так и на выпускных отверстиях резервуаров.

Материал уплотнения: EPDM, HNBR, FPM, VMQ
Размер: DN25, DN40, DN50, DN65, DN80, DN100 1”, 1.5”, 2”, 2.5”, 3”, 4”
Макс. рабочее давление: 10 бар (140 psi)
Давление сжатого воздуха для пневмопривода: 6 бар (87 psi)
Температура стерилизации: 135°C (284°F)
Valves

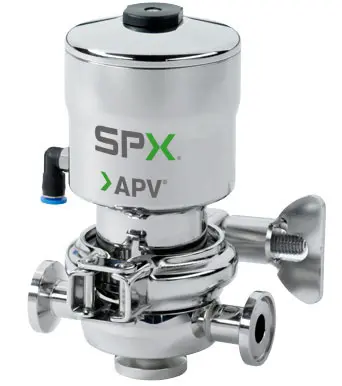

АСЕПТИЧЕСКИЙ КЛАПАН (DELTA AP1)

Линейка мембранных клапанов предлагает максимальную защиту продукта в асептическом применении. Безопасность продукта обеспечивается герметичным разделением камеры продукта от среды (атмосферы) при помощи гибкой мембраны. Функция клапана – перекрытие секций трубопроводов или асептических резервуаров.

Материал мембраны: PTFE TFM 1705 (FDA 21CRF177.1550, USP Класс VI)
Размер: DN10, DN15, DN20 ½”
Макс. рабочее давление: 10 бар (145 psi)
Давление сжатого воздуха для пневмопривода: 6 бар (87 psi)
Температура стерилизации: 135°C (284°F), SIP 150 °C)
Valves

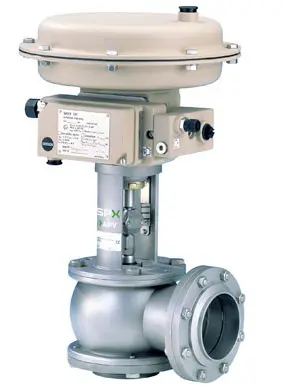

РЕГУЛИРУЮЩИЙ КЛАПАН (DELTA RG4)

Клапан создан для постоянного регулирования потока. Оборудован мембранным приводом и позиционером.

Материал уплотнения: EPDM, FPM, HNBR, VMQ
Размер: DN25-150 1” - 4”; PN 25 - DN25 - 65; PN 16 - DN80 - 100;
PN 10 - DN125 - 150
Макс. рабочее давление: 16 бар (232 psi)
Давление сжатого воздуха для пневмопривода: 4 бар (58 psi)
Температура стерилизации: 135°C (284°F)
Valves

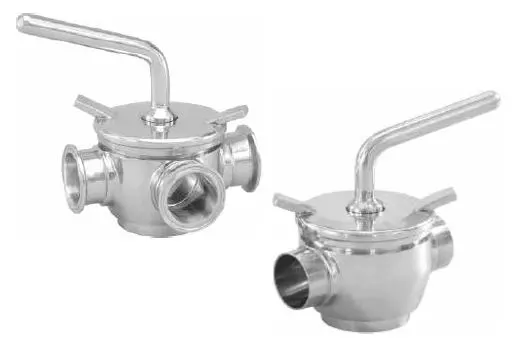

ЗАПОРНЫЙ КЛАПАН (СЕРИИ 11)

Запорный клапан состоит из корпуса клапана, затычки и крышки, выполненных из качественной нержавеющей стали. Поверхность затычки хромирована и отшлифована, для просты работы клапана и чтобы защитить клапан от утечек.

Материал уплотнения: vAISI 316L или AISI 304L
Размер: 1”, 1 ½”, 2”, 2 ½”, 3”, 4”; DN25,DN40,DN50,DN65,DN80,DN100
Давление сжатого воздуха для пневмопривода: 4 бар
Температура стерилизации: 135°C (284°F)
Valves

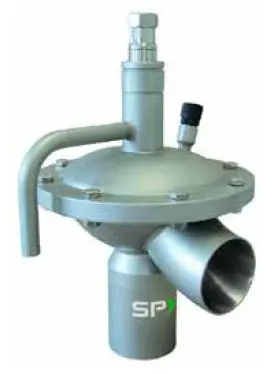

КЛАПАН ПОСТОЯННОГО ДАВЛЕНИЯ (DELTA CPV)

Для поддержания постоянного давления проходное сечение на седле клапана уменьшается или увеличивается за счет перемещения конуса клапана. Через шток клапана конус соединяется с регулирующей мембраной, на которой поддерживается постоянное давление настройки при помощи сжатого воздуха.

Размер: DN25 - 50 2”
Макс. рабочее давление: 6 бар (87 psi)
Давление сжатого воздуха для пневмопривода: 7 бар (101 psi)
Температура стерилизации: 135°C (284°F)
Valves

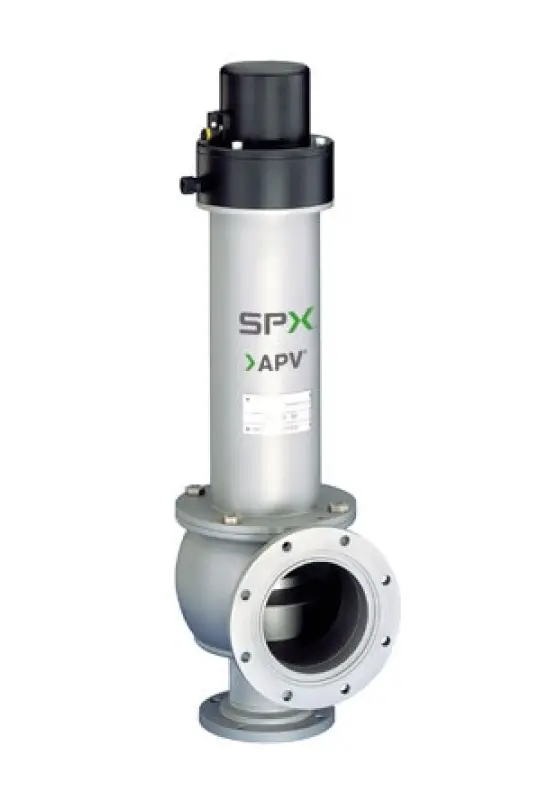

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН (DELTA SI2)

Используется, чтобы защитить трубопроводные системы и резервуары от превышения давления. Стандартный клапан оснащен пневматическим приводом подъема седла.

Материал уплотнения: EPDM, HNBR, VMQ, FPM
Размер: DN25 - 100
Макс. рабочее давление: 10 бар (140 psi)
Давление сжатого воздуха для пневмопривода: 6 бар (87 psi)
Температура стерилизации: 135°C (284°F)
Valves

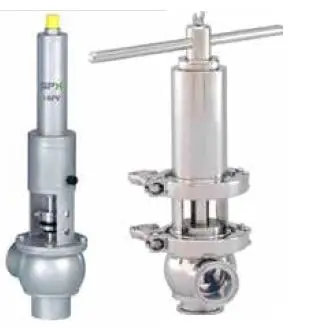

КЛАПАН СБРОСА ДАВЛЕНИЯ (DELTA UF/UFR, СЕРИИ 70)

Клапан сброса давления разработан для того, чтобы защищать установки от слишком высокого давления. Если давление превысило допускаемый уровень, клапан открывается. Оборудован приводом подъема седла во время чистки линии.

Материал уплотнения: EPDM, HNBR, VMQ, FPM
Размер: DN25 - 100 1” - 4”
Макс. рабочее давление: 10 бар (145 psi)
Давление сжатого воздуха для пневмопривода: 6 бар (87 psi)
Температура стерилизации: 135°C (284°F)
Valves

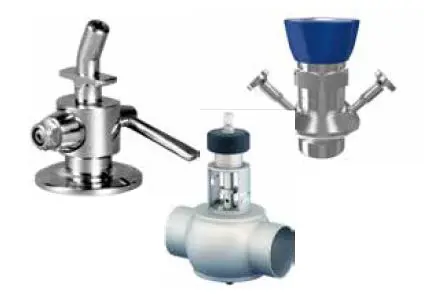

ПРОБООТБОРНЫЙ КЛАПАН
(DELTA PR/PRD, СЕРИИ 33, 34, 35, 36)

Пробоотборные клапаны изготавливаются из высококачественных материалов - нержавеющей стали AISI304 или AISI316L. Они сконструированы для повышенного потока, простого отбора пробы и эффективной очистки после отбора проб. Пробоотборные клапаны могут быть оборудованы паропроводом для стерилизации.

Материал уплотнения: EPDM, HNBR, FDM, VMQ
Размер: DN25 - 100 1” - 4”
Макс. рабочее давление: 10 бар (145 psi)
Давление сжатого воздуха для пневмопривода: 6 бар (87 psi)
Температура стерилизации: 135°C (284°F)
Valves

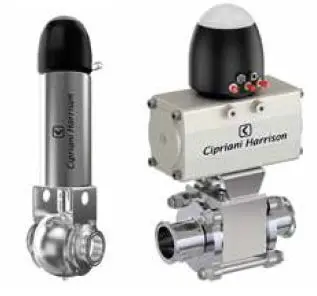

ГИГИЕНИЧЕСКИЙ ШАРОВОЙ КЛАПАН
(СЕРИИ 52, 53, 54, 55)

Гигиеничный шаровой кран используется в системе технологических трубопроводов как для перекрытия, так и для перераспределения потоков жидкости, с ручным или автоматическим управлением. Шаровой кран является полнопроходным без ограничения потока, что делает его пригодным для вязкой жидкости или жидкости, содержащей частицы.

Материал мембраны: EPDM/PTFE, FPM/PTFE, HNBR/PTFE, VMQ/PTFE
Размер: DN25 - 125 1" - 4"
Макс. рабочее давление: 10 бар (145 psi)
Давление сжатого воздуха для пневмопривода: 6 бар (87 psi)
Температура стерилизации: 135°C (284°F)
Valves

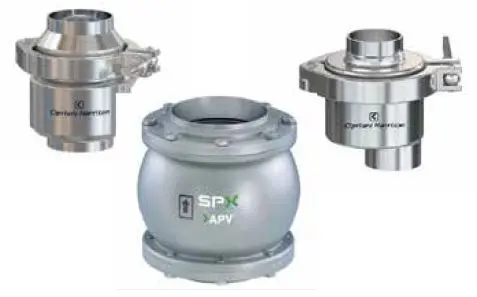

ОБРАТНЫЙ КЛАПАН (DELTA RUF, VPN, СЕРИИ 64, 65)

Клапан открывается, как только давление под седлом клапана превосходит противодавление. Когда давление стабилизируется, клапан закрывается под воздействием пружины.

Материал уплотнения: EPDM, HNBR, VMQ, FPM
Размер: DN25 - 150 1” - 4”
Макс. рабочее давление: 10 бар (145 psi)
Температура стерилизации: 135°C (284°F)
Valves

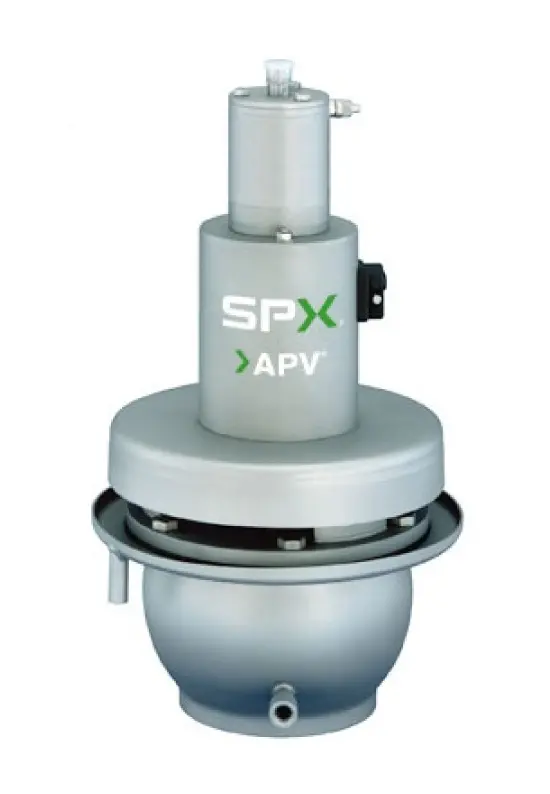

ВАКУУМНЫЕ КЛАПАНЫ (DELTA VRA/VRAH)

Вакуумные клапаны APV VRA и APV VRAH используются в пивоварении, молочной и пищевой промышленности, для того чтобы защитить резервуары и емкости от вакуума.

Материал уплотнения: EPDM, FPM, VMQ
Размер: DN25 - 150
Макс. рабочее давление: 10 бар (145 psi)
Давление сжатого воздуха для пневмопривода: 6 бар (87 psi)
Температура стерилизации: 135°C (284°F)
Valves


ДЫХАТЕЛЬНЫЙ КЛАПАН (СЕРИИ 645)

Легкий узел «седло-уплотнение» с калиброванной пружиной заключен в специальную полимерную втулку. Втулка помещается в корпус из нержавеющей стали. Выпускное отверстие используется в качестве дыхательного клапана, чтобы избежать слишком низкого или высокого давления внутри резервуара или трубопроводных систем.

Материал уплотнения: EPDM, FPM, VMQ
Размер: DN40 - 100, 1,5" - 4"
Выключение вакуума: 0,007 бар (0,09 psi)
Открытие от избыточного давления: 0,07 бар (1 psi)
Температура стерилизации: 135°C (284°F)
Valves

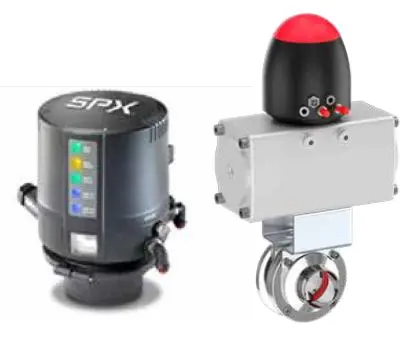

БЛОК УПРАВЛЕНИЯ (DELTA CU4; ETOP-2D, ETOP-2A)

Блок управления устанавливается непосредственно на привод клапана. Внутренний электромагнитный клапан включает и выключает снабжение привода воздухом.

Сенсоры: Ответ на закрытую/открытую позицию
Пределы температур: -20 - 70°C (-42 - 147°F)
Класс защиты: IP 67
Напряжение питания: 24 - 48 V DC/24 V AC/110 V AC
Valves

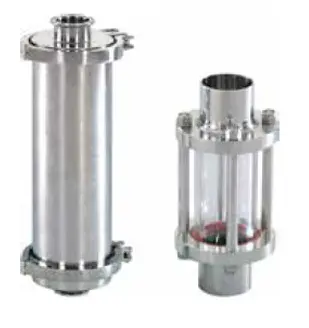

ЭЛЕМЕНТЫ ТРУБОПРОВОДОВ (СМОТРОВЫЕ СТЕКЛА, ФИЛЬТРЫ & СЕТКИ)

Смотровые стекла используются в трубопроводах для визуального наблюдения за потоком продукта. В стандарте используется прозрачный пищевой поликарбонат, опционально возможно изготовление стекол из боросиликата. Фильтра и сетки позволяют очищать продукт от мелких включений. Все седла и уплотнения изготавливаются из материалов с разрешением FDA .

Материал уплотнения: Смотровые стекла: PTFE, VMQ; Фильтры: EPDM, HNBR, VMQ, FPM
Размер: Смотровые стекла & Фильтры: DN25 – 100, 1” – 4”
Макс. рабочее давление: Смотровые стекла: 10 бар; Фильтры: 8 бар
Макс. температура: Поликарбонат (Lexan): 100 °C (244°F), Боросиликат (Pyrex): 110 °C (244°F)
Valves

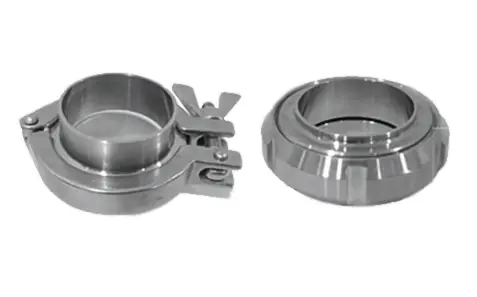

Крепление



● Комплектные фитинги; ● Резьба DIN11851; ● Зажим DIN 32676; ● Резьба SMS 1145
