Технические характеристики
| Типоразмер | d, мм |
Vs-100, л |
nmax об/мин |
Qth м3/ч |
ΔP, бар |
Ptest, бар |
δ, мм |
| TG G 2-25 | 25 | 1.83 | 1800 | 2.0 | 16 (для насосов серии TG H и подсерий TG GM, TG GP) и 10 (для насосов подсерии TG GS) | 30 (для насосов серии TG H), 24 (длянасосов подсерий TG GM, TG GP) и 15 (для насосов подсерии TG GS) | 0.08 |
| TG G 3-32 | 32 | 2.99 | 1800 | 3.2 | 0.08 | ||
| TG G 6-40 | 40 | 5.8 | 1800 | 6.3 | 0.09 | ||
| TG G 15-50 | 50 | 14.5 | 1500 | 13.1 | 0.12 | ||
| TG G 23-65 | 65 | 22.7 | 1500 | 20.4 | 0.125 | ||
| TG G 58-80 | 80 | 57.6 | 1050 | 36.3 | 0.15 | ||
| TG G 86-100 | 100 | 85.8 | 960 | 49.4 | 0.165 | ||
| TG GP/GM 120-100 | 100 | 120 | 900 | 65.00 | 0.18 | ||
| TG G 185-125 | 125 | 185 | 750 | 83 | 0.19 | ||
| TG GP/GM 360-150 | 150 | 360 | 600 | 130 | 0.225 | ||
| d – номинальный внутренний диаметр патрубков насоса Vs-100 – объём жидкости, перемещаемый насосом за 100 оборотов nmax – максимально допустимая частота вращения приводного вала насоса Qth – теоретическая подача насоса (без учёта обратного потока, при дифференциальном давление 0 бар) ΔP – максимально допустимое рабочее давление насоса Ptest – давление гидравлического испытания насоса δ – максимально допустимый размер твердых частиц в перекачиваемой жидкости |
|||||||
| Серия насоса | TG GS | TG GP | TG GM |
| Материал корпуса насоса | серый чугун (GG25) | ||
| Максимально допустимая температура перекачиваемой жидкости | 200 °С | 300 °С (для TG GP 2-25, TG GP 3-32 и TG GP 6-40 – 200 °С) | 300 °С (для TG GM 2-25 и TG GM 3-32 – 200 °С) |
| Минимально допустимая температура окружающей среды | -20 °С | ||
| Максимально допустимая вязкость перекачиваемой жидкости | 5000 мПа∙с | 80000 мПа∙с | |

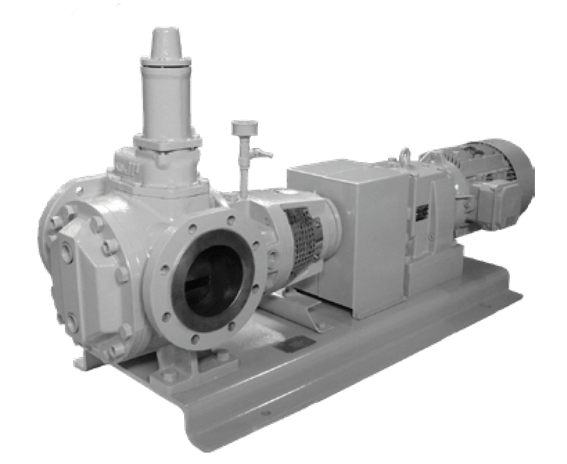

Насосы серии Top Gear G – шестеренные насосы общего назначения, изготовленные из чугуна. Данная серия насосов представлена тремя подсериями:
- Top Gear GS – насосы c одинарным торцевым уплотнением;
- Top Gear GP – насосы c сальниковой набивкой;
- Top Gear GM – насосы модульной конструкции с возможностью комплектации уплотнениями различных типов.
Область применения
Шестеренные насосы Johnson Pump могут использоваться даже для перекачивания взрывчатых веществ, токсичных и чрезвычайно вязких жидкостей. Для обеспечения максимального срока службы насосов мы совместно с нашими клиентами выбираем оптимальный тип уплотнения и материалы основных деталей насоса для конкретных условий эксплуатации.
Химическая промышленность:Перекачивание силиката натрия, кислот, пластмасс, смесей различных химикатов, изоционатов.
Лакокрасочная промышленность и типография:Перекачивание красок, чернил, полиуретановых лаков, полимеров, растворов для травления, эмульсий.
Пищевая промышленность:Перекачивание шоколада, какао-масла, различных начинок, сахарного сиропа, растительных жиров и масел, патоки.
Целлюлозно-бумажная промышленность:Перекачивание кислот, сульфатного мыла, крепких щелочных растворов, каолина, извести, латекса, крахмала.
Нефтехимическая промышленность:Перекачивание чистого битума, битумной мастики, смол, дизельного топлива, нефти, смазочных масел.
Особенности конструкции и преимущества
Улучшенная всасывающая способность, низкий требуемый кавитационный запас
|
Усовершенствованная конструкция насоса, обеспечивающая эффективное перекачивание маловязких и высоковязких жидкостей
|
Высокая эффективность
|
Надежная герметизация
|
| Возможность подбора оптимальных материалов проточной части насоса, подшипников скольжения и уплотнений для определённых условий эксплуатации |
Большой срок службы насоса благодаря таким особенностям как:
|
Простое техническое обслуживание
|
Сокращенное время простоя
|
| Фланцевые соединения в соответствии с EN и ANSI. |
| Возможность комплектации насоса встроенным предохранительным клапаном, предназначенным для защиты от механического разрушения избыточным давлением насоса. Для реверсивных насосов возможна комплектация сдвоенным предохранительным клапаном. |
| Возможность комплектации насоса рубашками обогрева. |
