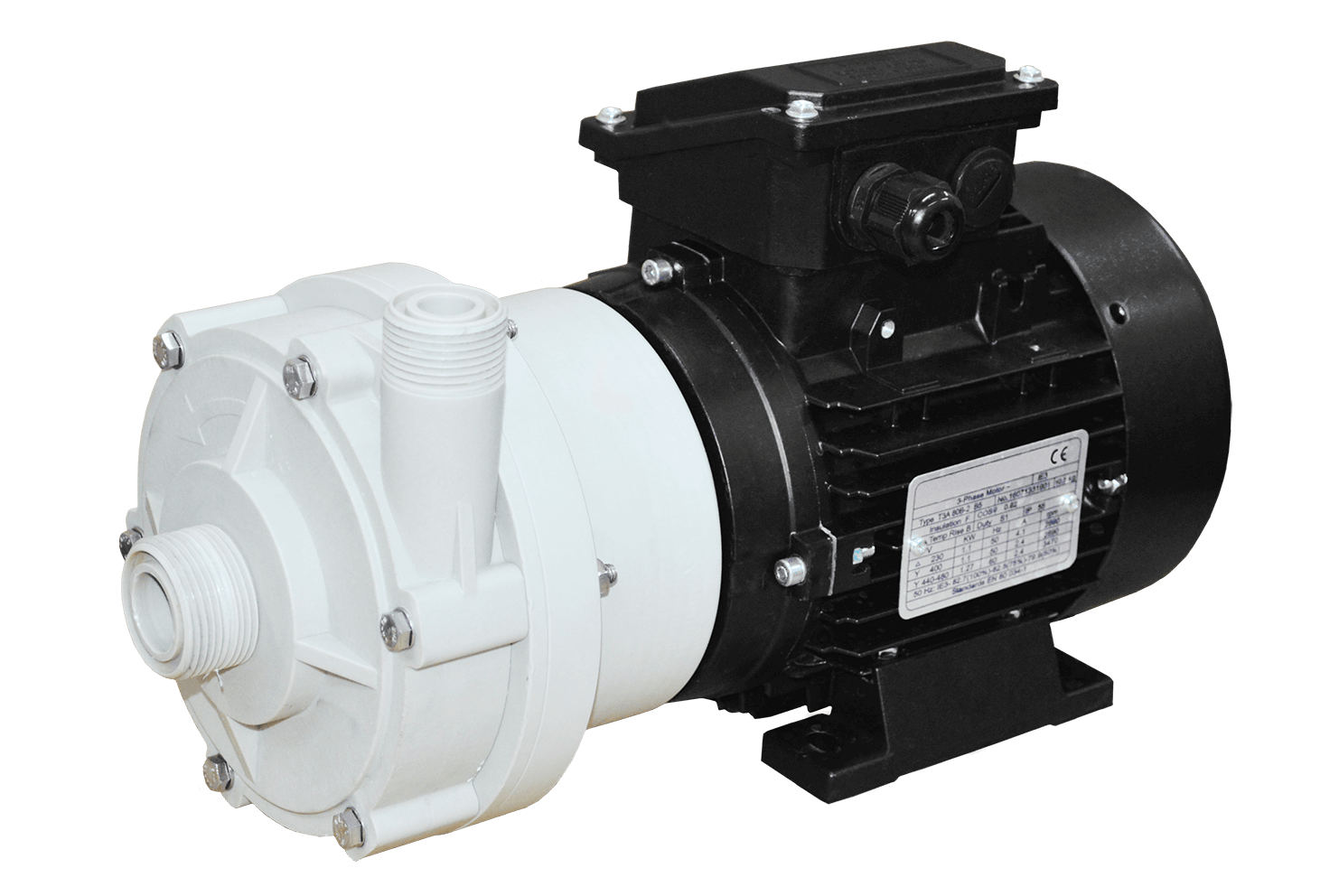

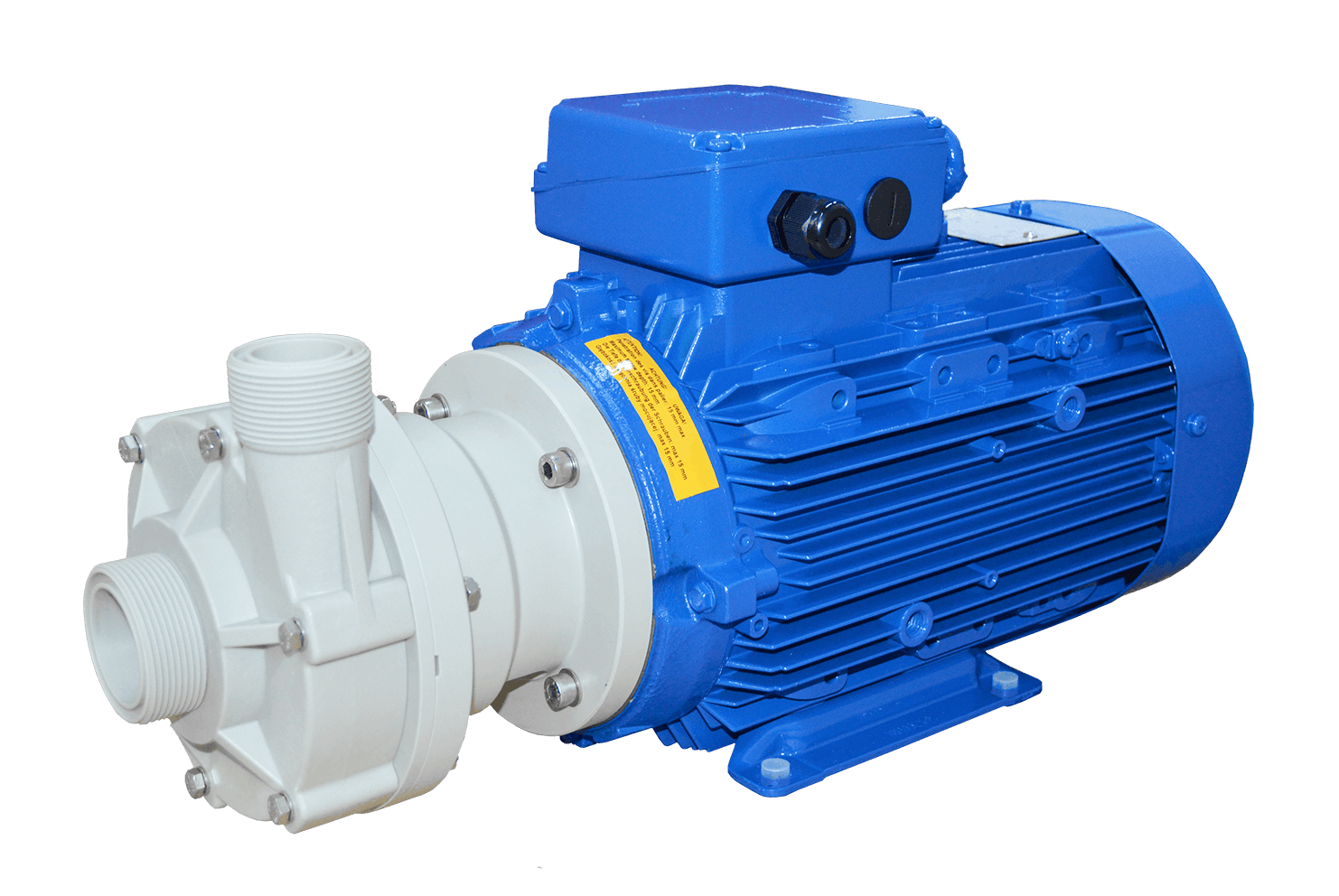

Пластиковые насосы CTP

Обзор

КОМПАКТНЫЙ И НАДЕЖНЫЙ НАСОС С МЕХАНИЧЕСКИМ УПЛОТНЕНИЕМ

Насосы CTP - одноступенчатые центробежные насосы с полуоткрытым импеллером. Поскольку металлические части насоса не контактируют с перекачиваемой жидкостью, насосы идеально подходят для перекачивания и циркуляции химических веществ в отраслях обработки поверхностей.

CTP - компактный и надежный центробежный насос с механическим уплотнением, выполненный из PP и PVDF. Это хорошее решение для жидкостей, содержащих твердые включения.

Достоинства и преимущества

Механическое уплотнение

Пружина расположена на воздушной стороне насоса; исполнение из различных материалов, в зависимости от применения.

Полуоткрытый импеллер

Позволяет перекачивать жидкости с твёрдыми частицами

Металлические части не контактируют с рабочей жидкостью

PP и PVDF (материалы, контактирующие с жидкостью)

Могут перекачивать высококоррозионные жидкости

Небольшое количество деталей

Низкая стоимость обслуживания, удобство в эксплуатации

Дополнительные фланцевые и шланговые соединения

Области применения

Перекачивание химических веществ

Перекачивание различных химических веществ из резервуаров-хранилищ в контейнеры меньшие по размерам.

Обработка поверхности

Перекачивание, фильтрация и циркуляция в ваннах поверхностной обработки.

Продукты питания и напитки

Перекачивание моющего средства, используемого при CIP мойке, для очистки труб и другого гигиенического технологического оборудования .

Очистка воды

Дозирование кислот и щелочей, используемых в качестве очищающих химикатов в нанофильтрации.

Химическое производство

Перекачивание химикатов для промышленных моющих веществ.

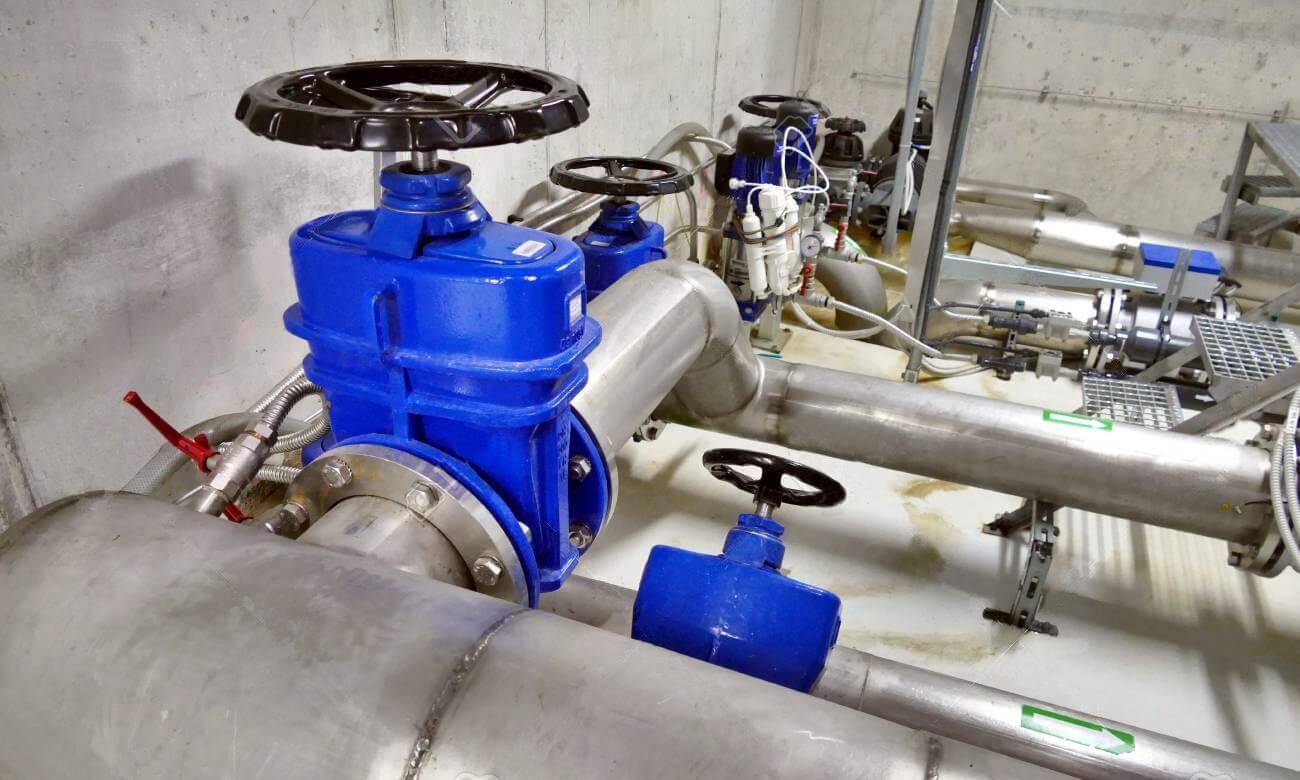

Деминерализация

Циркуляция и перекачивание деминерализованной воды во многих отраслях промышленности.

Обработка фотографий

Перекачивание фотообрабатывающих реактивов и использование в проявляющих машинах.

Производство жидких кристаллов

Перекачивание концентрированных кислот и щелочей.

Характеристика

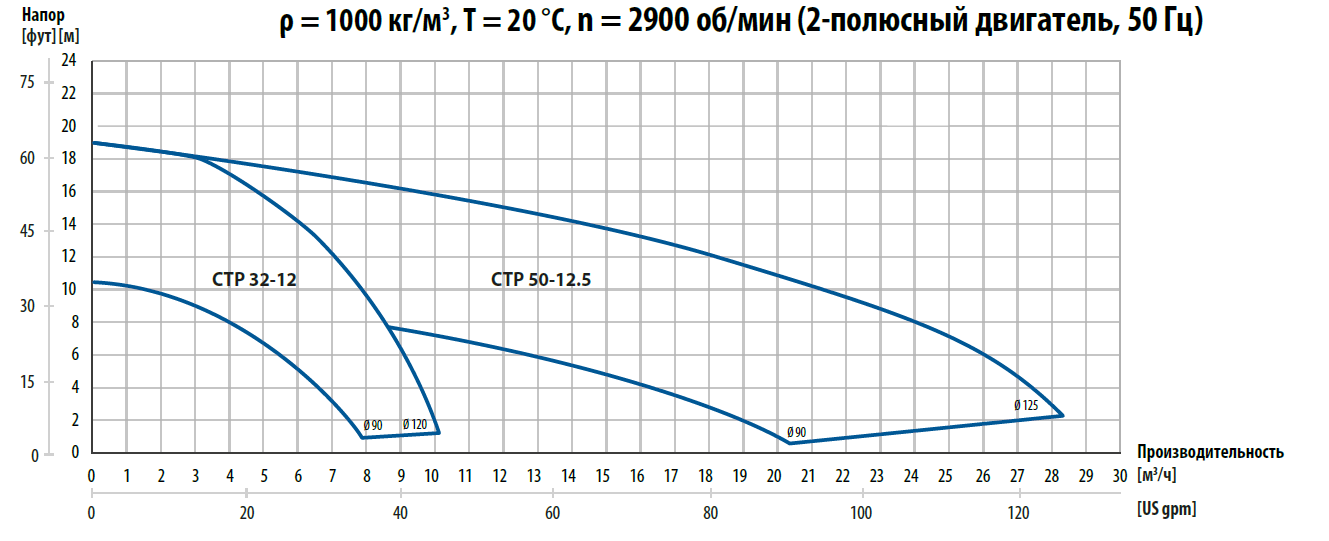

Кривые производительности

Кривые производительности приведены для воды при температуре воды 20 °C. Другие условия могут изменить производительность. Эти кривые предназначены только для первичного ознакомления, свяжитесь с нами для предоставления подробных данных кривых с требуемой мощностью и по другим вопросам (ρ = 1000 кг/м³, T = 20° C, n = 2900 об/мин).

Технические характеристики

Размеры

	CTP32		CTP50
Мотор
Мощность	0,75 кВт	1,1 кВт	3 кВт	4 кВт
Размер	80		100	112
A	105		110
B	56		54
C	98		125
øE	15		30,8
øF	23		42
G	G1 1/4"		G2"
H	G1"		G1 1/2"
L	304		382	389
M	50		63	70
N	100		140	140
P	15		12	12
Q	80		100	112
R	58,5		52
S	125		160	190
T	160		184	219
U	10		12	12
Фланцевое соединение DIN
Вход	DN32		DN50
Выход	DN25		DN40
Фланцевое соединение ANSI
Вход	1 1/4"		2"
Выход	1"		1 1/2"
Шланговое соединение
Вход	D=32		D=50
Выход	D=25		D=40
Импеллер
	ø120		ø126

Технические характеристики

Допускаются изменения без предварительного уведомления

Компонент	Материал
Корпус	PP-GF (30%) или PVDF
Задняя крышка корпуса	PP или PVDF
Импеллер	PP или PVDF
«Фонарь» (не контактирует с жидкостью)	PP
Механическое уплотнение	• Вращающаяся часть: Карбид кремния или графит • Стационарная часть: Карбид кремния или графит • Пружина: AISI 316 Hastelloy C-276¹
Уплотнительные кольца	EPDM, FKM, FFKM, FEP/FKM
Вал	AISI 316L (стандарт) или Hastelloy C-276
Двигатель	IEC стандарт, 3x400 В переменного тока, 2900 об/мин, IP55, B34 фланец
Давление	• PP насосы: PN6 при 20°C; PN2 при 70°C • PVDF насосы: PN6 при 20°C; PN2 при 90°C
Температура	• PP насосы: 0°C - 70°C • PVDF насосы: 0°C - 90°C
Вязкость	200 cСт (макс)

¹-Hastelloy® C является зарегистрированным товарным знаком Haynes International, Inc.

Принцип работы

PP и PVDF (материалы, контактирующие с жидкостью)

Может перекачивать высококоррозионные жидкости, содержащие твердые включения и металлические частицы. Насосы могут работать с высокотемпературными жидкостями. Щелочь и кислоты. Версия из PP-GF (армированный стекловолокном полипропилен) обеспечивает большую механическую прочность и позволяет перекачивать жидкость при температуре до 70 °C. Версия PVDF (PolyVinylidine DiFluoride) обладает превосходной химической стойкостью и позволяет перекачивать жидкость при температуре 80 °C - 90 °C.

Полуоткрытый импеллер

Позволяет перекачивать жидкости с частицами до 3 мм и 10% концентрации. Благодаря отсутствию магнитной муфты металлические частицы не являются препятствием для насосов CTP. Полуоткрытый импеллер также облегчает перекачивание жидкостей с более высокой вязкостью.

Неметаллические насосы

Компоненты, контактирующие с жидкостью, - это неметаллические термопластичные изделия, выполненные с помощью литья, обеспечивающие отличную коррозионную стойкость. Вал защищен пластиковой втулкой и гайкой, совместимой с материалом корпуса насоса.

Механическое уплотнение

Пружина расположена на воздушной стороне насоса, поэтому все металлические детали защищены от контакта с жидкостью. Это означает, что эластичная манжета не нужна.

Шланговый соединитель

Специальное отверстие для ревизии в заднем кожухе обеспечивает дренаж от механического уплотнения в случае возникновения утечки. Это предотвращает контакт двигателя и вала с перекачиваемой жидкостью. Соединительная штанга из PVDF позволяет подключить шланг и вывести жидкость из насоса.
