Компактная дозирующая станция ProCam

СВЯЖИТЕСЬ С НАМИ
+7 727 327 83 47


Объемы и размеры

Емкость A B C1 C2 D
60 L 450 545 925 965 1/2"
100 L 470 730 110 1150 1/2"
200 L 610 875 1255 1295 1/2"
300 L 680 950 1330 1370 1"
500 L 830 1065 1445 1485 1"


Это компактный смеситель, скомбинированный с насосом ProCam, предлагает решение для приготовления и дозирования химических растворов.

Применение

  • Химическая промышленность, например, дозирование добавок и ингибиторов
  • Водоподготовка и водоочистные станции
  • Локальные очистные сооружения в пищевой промышленности и в производстве напитков
  • Гальванизация и процессы обработки поверхности
  • Приготовление растворов и удобрений

Возможность изготовления по индивидуальному запросу

Размеры емкости от 60 до 500 литров или под заказ

Стандартное оборудование включает: всасывающую трубу, впускной клапан, ручную мешалку и прочное основание для насосов

Емкость откалибрована в литрах и может оснащаться 1 или 2 контактным датчиком уровня жидкости

Крышка легко снимается для быстрого заполнения и проверки

Надежная конструкция

  • Основа для насосов весом до 50 кг создает крепкую платформу для насоса
  • Температура продукта до 60°C
  • Емкости стойкие к ультрафиолету и могут использоваться на открытом воздухе
  • Полиэтиленовая емкость стойкая к наиболее агрессивным дозирующим жидкостям
  • Дополнительные кронштейны позволяют прикрепить емкость к полу



Плунжерный дозирующий насос с головкой из нержавеющей стали и ручным контролем производительности

СВЯЖИТЕСЬ С НАМИ
+7 727 327 83 47


Производительность

Тип макс. производительность* (л/ч)
частота хода поршня л/мин		 Макс. давление* бар Соединения (Clamp) материал, находящийся в контакте с жидкостью
50 72 100 144
PS 3 0.16 0.23 0.32 0.46
PS 5 0.45 0.64 0.90 1.29 80 G 1/4 внутренняя 1,4571
PS 8 1,15 1,65 2,3 3,3
PS 10 3,4 4,80 6,7 9,7 80
PS 16 8,6 12,4 17,2 24,8 80 G 3/8 внутренняя 1,4571 / 1,4581
PS 25 21,0 30,2 42,0 60,4 32
*В случае многоголовочных насосов с 4-6 головками максимальное давление 50 % от величины, указанной в данной таблице.


Плунжерные дозирующие насосы ProCam предназначены для дозирования неопасных жидкостей с производительностью от 0.16 до 60.5 л/ч и максимальным рабочим давлением до 80 бар. Насосы со специальной конструкцией редуктора.

Преимущества

Надежная технология привода

  • Надежная конструкция привода насоса для длительного срока эксплуатации
  • Как ручная регулировка производительности, так и с помощью электрического сервопривода
  • Высокая безопасность работы даже в сложных условиях
  • Головка насоса и клапаны из нержавеющей стали

Модульная конструкция

  • Возможны разнообразные комбинации исполнения насоса, до 6 головок, с различными комбинациями редукторов

Применение

  • Экономичное дозирование неопасных жидкостей
  • Максимальное рабочее давление до 80 бар
  • Производительность от 0.16 до 60.5 л/ч



Мембранные дозирующие насосы ProCam, санитарная версия

СВЯЖИТЕСЬ С НАМИ
+7 727 327 83 47


Производительность

Тип насоса Частота хода поршня л/мин Макс. давление* бар Соединения (Clamp)
50 72 100 144
DS 15 5 7.5 10 15 20 1/2"
DS 50 17.5 25 35 50 10 1/2"
DS 100 35 50 70 100 4 1/2"
DS 200 70 100 140 200 12 1/2"
DS 500 175 250 350 500 5 1"
*В случае многоголовочных насосов с 4-6 головками максимальное давление 50 % от величины, указанной в данной таблице.


Эти мембранные насосы предназначены для стерильных применений. Реализована возможность CIP и SIP промывки. Новый ряд санитарных насосов ProCam перекачивает пищевые и фармацевтические жидкости (чувствительные к разрушению структуры жидкости).

Технические характеристики

Производительность для одной головки насоса: 0,5 - 500 л/ч
Максимальное рабочее давление: до 20 бар

Стандарт

  • Подходит для CIP-мойки при температуре до 150 °С
  • Подходит для SIP-мойки насыщенным паром при 121 °C
  • Идеально подходит для гигиенических применений в фармацевтической промышленности и биотехнологиях, в косметической промышленности, в пищевой промышленности и при производстве напитков

Опции

  • Герметичные дозирующие насосы с двойной мембраной из PTFE (одобренной FDA) с системой контроля за состоянием мембраны с помощью датчика давления или манометра
  • Передняя крышка, клапаны и соединения изготовлены из нержавеющей стали марки SS316L с шероховатостью поверхности от Ra 0,4 до Ra 0,8
  • Двойная мембрана и прокладки изготовлены из PTFE (одобрены FDA)
  • Хомутные соединения 1/2“ и 1“

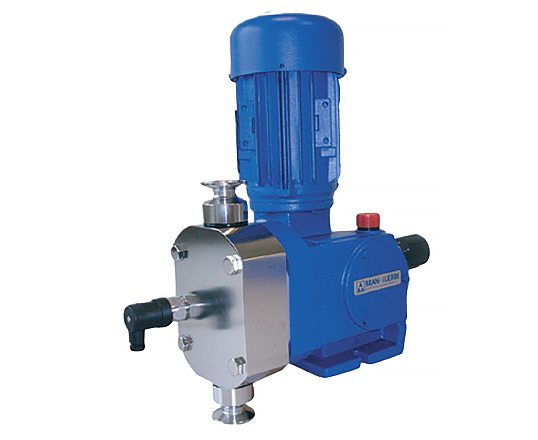

Мембранные дозирующие насосы ProCam, гигиеническая версия

СВЯЖИТЕСЬ С НАМИ
+7 727 327 83 47


Производительность

Тип насоса Частота хода поршня л/мин Макс. давление* бар Соединения (Clamp)
50 72 100 144
DS 15 5 7.5 10 15 20 1/2"
DS 50 17.5 25 35 50 10 1/2"
DS 100 35 50 70 100 4 1/2"
DS 200 70 100 140 200 12 1/2"
DS 500 175 250 350 500 5 1"
*В случае многоголовочных насосов с 4-6 головками максимальное давление 50 % от величины, указанной в данной таблице.


Мембранные дозирующие насосы ProCam гигиенической версии сертифицированы EHEDG (Европейская группа по проектированию оборудования гигиенического назначения) и разработаны так, чтобы отвечать ее высоким требованиям. Возможности промывки улучшены благодаря специальной конструкции клапана головки насоса.

Технические характеристики

Производительность для одной головки насоса: 0,5 - 500 л/ч
Максимальное рабочее давление: до 20 бар

Стандарт

  • Подходит для CIP-мойки при температуре до 150 °С
  • Подходит для SIP-мойки насыщенным паром при 121 °C
  • Идеально подходит для гигиенических применений в фармацевтической промышленности и биотехнологиях, в косметической промышленности и пищевой промышленности при производстве напитков
  • Отвечает Директиве 94/9/EC (ATEX100a)
  • Эксплуатационная приспосабливаемость, благодаря многоголовочным насосам

Опции

  • Герметичные дозирующие насосы с двойной мембраной из PTFE (одобренной FDA) с системой контроля за состоянием мембраны с помощью датчика давления или манометра
  • Высокая эффективность
  • Двойная мембрана и прокладки из PTFE (одобрены FDA)
  • Покраска отвечает стандартам FDA
  • Передняя крышка, клапаны и соединения изготовлены из нержавеющей стали марки SS316L с шероховатостью поверхности от Ra 0,4 до Ra 0,8



Мембранные дозирующие насосы ProCam DS 50 с головкой насоса из нержавеющей стали и электрическим контролем производительности

СВЯЖИТЕСЬ С НАМИ
+7 727 327 83 47


Производительность

Тип насоса макс. производительность* (л/ч)
частота хода поршня, мин-1		 макс. давление бар cоединения, размер DN ***
50 72 100 144 200
DS / DP 15 5 7.5 10 15   20 **10
DS / DP 50 17.5 25 35 50   10 10
DS / DP 100 35 50 70 100   4 15
DS / DP 200 70 100 140 200   12 15
DS / DP 500 175 250 350 500   5 25
DS / DP 850 300 430 600 860 1200 3 25
DS / DP 3000 1040 1500 2080 3000   5 50
*Значения указаны при 100% объемной производительности
**Давление для насоса с пластиковой головкой ограничивается 10 бар
***Возможны различные типы соединений


Традиционный мембранный насос для низких и средних требований с двойной мембраной с механическим приводом для экономичного использования надежной мембранной технологии. Рассчитаны на рабочее давление 20 бар и расход при дозировании до 3000 л/ч.

Краткая информация

  • Герметичная насосная головка с двойной мембраной с механическим приводом из PTFE: надежное дозирование опасных жидкостей; отсутствие загрязнений при работы (важно при подготовке питьевой воды)
  • Подача опасных жидкостей, при которой течь в насосной головке недопустима
  • Экономичность, эксплуатационная надежность и безопасность
  • 2 года гарантии на двойную мембрану из PTFE
  • Контроль за состоянием мембраны
  • Отличная химическая стойкость благодаря высококачественной двойной PTFE-мембране

Стандарт

  • Одноголовочный насос с мембранной головкой
  • Ручное изменение длины хода
  • Привод с постоянной частотой вращения
  • Головка/корпус клапана/клапан: нержавеющая сталь; ПВХ

Опции

  • Многосекционные насосы с макс. 6 мембранными головками (типы DS/DP15 – DS/DP500) или 2 мембранными головками (типы DS/DP850 и DS/DP3000)
  • Электрическая система изменения длины хода (в том числе, с встроенным электронным регулятором)
  • Электродвигатель с регулируемой частотой вращения
  • Для зон с взрывоопасной атмосферой до зоны 1, IIC, T4



Doseuro Серия PDP|Тип SDI

СВЯЖИТЕСЬ С НАМИ
+7 727 327 83 47


ТЕХНИЧЕСКИЕ ДАННЫЕ

Модель Макс. производительность [л/ч] Макс. давление [бар]
SD I 175 390 14
SD L 250 1264 14
SD I 350 4028 14
AP SD I 175 231 40
AP SD L 250 711 80
AP SD I 350 1496 56


Объёмный мембранный насос-дозатор с сдвоенной мембраной и пружинным возвратом

Многослойные мембранные дозирующие насосы серии ”SDI” соответствуют механическим и эксплуатационным стандартам API 675. Кроме того, они соответствуют стандарту ATEX, поэтому они могут быть установлены во взрывоопасной зоне.

В основе механизма - внутренняя червячная передача, пол- ностью погруженная в масляную баню с возможностью соединения с другими гидравлическими частями, независимо от размера и числа тактов, с возможностью получить агрегат с несколькими гидравлическими элементами. Регулировка хода может осуществляться как в состоянии остановки, так и в рабочем состоянии, регулировка вручную или автоматически с помощью автоматического привода, управляемого шлангом 4-20 мА; шинный интерфейс; пневматический.

Точность - 1%, в пределах 10-100% от номинальной производительности. В гидравлическом контуре установлен встроенный предохранительный клапан для защиты мембраны от избыточного давления. Особенностью этого насоса является специальная многослойная-мембрана и надежная система обнаружения разрыва мембраны.

Широкий выбор материалов, контактирующих со средой: S.S.316L; PVC; PP; PVDF; PTFE, по запросу доступны и другие материалы.




Doseuro Серия PDP | тип A-I

СВЯЖИТЕСЬ С НАМИ
+7 727 327 83 47


ТЕХНИЧЕСКИЕ ДАННЫЕ

Модель Макс. производительность [л/ч] Макс. давление [бар]
A I 175 389 50
A L 250 1265 40
A I 350 3569 40
APA I 175 44 230
APA I 250 160 230
APA I 350 477 250


Объёмный плунжерный насос-дозатор

Поршневой дозирующий насос серии A-I изготовлен в соответствии с API 675. Головка насоса изготовлена из стали 316 или PVC (поливинилхлорид).

По запросу можно получить насос в исполнении из таких материалов как Hastelloy, PTFE, PVDE, PP. Максимальная температура перекачиваемой жидкости заключается в следующем: 900 °C для головки, изготовленной из нержавеющей стали и 400 ° С – для головки, изготовленной из PVC. Поршневые насосы могут быть изготовлены из нержавеющей стали 316 или керамики.

Насосы могут быть оснащены ручным (микрометрический винт), электрическим (серводвигатель 4-20 мА), пневматическим двигателем. Точность дозирования в диапазоне 10-100%, составляет + / - 1%.




Doseuro SR - typ SD

СВЯЖИТЕСЬ С НАМИ
+7 727 327 83 47


ТЕХНИЧЕСКИЕ ДАННЫЕ

Модель Макс. производительность [л/ч] Макс. давление [бар]
SD 125N 108 13,5
SD 175N 418 14
SD 250N 1068 7,2
AP SD 125N 60 40
AP SD 175N 247 40
AP SD 250N 556 20,7


Мембранный насос-дозатор с сдвоенной мембраной и с пружинным возвратом

Мембранный дозирующий насос с сдвоенной мембраной серии ”SD” обычно используются, когда:

  • Дозируемая жидкость содержит небольшое количество взвешенных частиц
  • Не допускается утечка
  • Дозируемая жидкость является токсичной
  • Требуется высокое давление

Каждый насос оснащен стандартной системой редуктора с вертикально расположенным двигателем. Редуктор имеет стандартный бесконтактный винт с червячным колесом, крепящийся через подшипник, который полностью погружен в масляную баню.

Регулировка хода может осуществляться как в состоянии остановки, так и в рабочем состоянии, регулировка вручную или автоматически с помощью автоматического привода, управляемого шлангом 4-20 мА; шинный интерфейс; пневматический. В гидравлическом контуре установлен встроенный предохранительный клапан для защиты мембраны от избыточного давления. Отличительной чертой этого насоса является специальная многослойная мембрана и надежная система обнаружения разрыва мембраны.

Кроме того, они соответствуют стандарту ATEX, поэтому их можно установить в опасной зоне.

Широкий выбор материалов, контактирующих со средой: S.S.316L; PVC; PP; PVDF; PTFE, по запросу доступны и другие материалы.




Doseuro Серия SR|Тип B и BR

СВЯЖИТЕСЬ С НАМИ
+7 727 327 83 47


ТЕХНИЧЕСКИЕ ДАННЫЕ

Модель Макс. производительность [л/ч] Макс. давление [бар]
B & BR 125N 108 20 / 13,5
B & BR 175N 418 20 / 14
B & BR 250N 1068 11 / 7,2
B & BR 125N 60 60 / 40
AP B & BR 175N 247 60 / 40
AP B & BR 250N 556 23 / 20,7


Гидравлический мембранный насос-дозатор с пружинным возвратом

Гидравлические мембранные дозирующие насосы серии “B & BR” обычно используются, когда:

  • Дозируемая жидкость содержит небольшое количество взвешенных частиц
  • Требуется герметичное исполнение
  • Дозируемая жидкость является токсичной
  • Требуется высокое давление

Каждый насос оснащен стандартной системой редуктора с вертикально расположенным двигателем. Редуктор имеет стандартный бесконтактный винт с червячным колесом, крепящийся через подшипник, который полностью погружен в масляную баню.

Регулировка хода может осуществляться как в состоянии остановки, так и в рабочем состоянии, регулировка вручную или автоматически с помощью автоматического привода, управляемого шлангом 4-20 мА; шинный интерфейс; пневматический. BR-версия оснащена встроенным предохранительным клапаном, установленным в гидравлическом корпусе, чтобы защитить мембрану от избыточного давления.

Кроме того, они соответствуют стандарту ATEX, поэтому их можно установить в опасной зоне.

Широкий выбор материалов, контактирующих со средой: S.S.316L; PVC; PP; PVDF; PTFE, по запросу доступны и другие материалы.




Doseuro Серия SR|Тип A

СВЯЖИТЕСЬ С НАМИ
+7 727 327 83 47


ТЕХНИЧЕСКИЕ ДАННЫЕ

Модель Макс. производительность [л/ч] Макс. давление [бар]
A125N 156 20
A175N 408 20
A250N 1042 20
A350N 1458 4
AP A125N 15,6 230
AP A175N 28,6 230


Плунжерный насос-дозатор с пружинным возвратом

Плунжерный насос-дозатор серии ”A” обычно используется, когда:

  • Дозируемая жидкость должна быть неабразивной
  • Герметичность необязательное требование
  • Требуется высокое давление

Каждый насос оснащен стандартной системой редуктора с вертикально расположенным двигателем. Редуктор имеет стандартный бесконтактный винт с червячным колесом, крепящийся через подшипник, который полностью погружен в масляную баню.

Регулировка хода может осуществляться как в состоянии остановки, так и в рабочем состоянии, регулировка вручную или автоматически с помощью автоматического привода, управляемого шлангом 4-20 мА; шинный интерфейс; пневматический.

Плунжерные насосы надежны и просты в обслуживании, а также имеют возможность промывки или контроля утечки (опция). Кроме того, они соответствуют стандарту ATEX, поэтому их можно установить в опасной зоне.
